邊長是指平面圖形每條邊的長度。對角鋼、方鋼、方管等這類軋材則也需要對邊長尺寸進行測量。它的檢測同樣需要在線檢測。
我們先來了解一下角鋼生產，熱軋角鋼軋制速度較快，溫度較高，用傳統的接觸式方法實現在線測量幾乎不可能，如何在軋制過程中即時檢測產品的尺寸和缺陷，減少廢品率，減輕操作人員的勞動強度，是角鋼生產中一直有待解決的問題。邊長測量儀是解決角鋼邊長檢測這一難題的精密儀器。

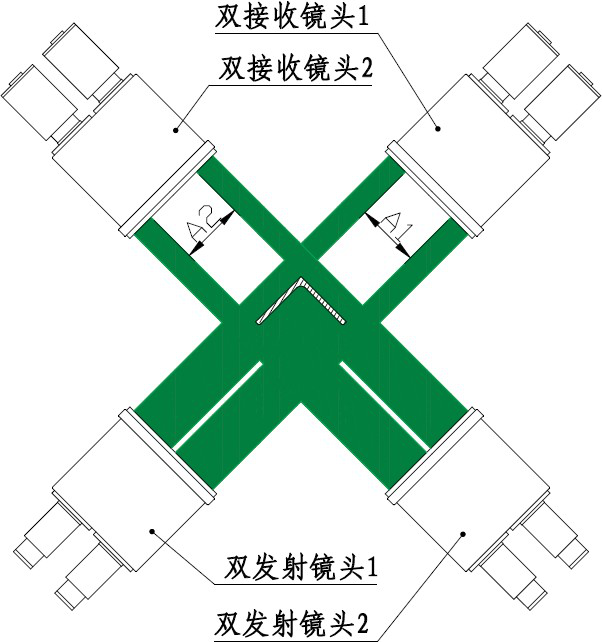

角鋼測邊儀的測頭由“雙發射鏡頭1”和“雙接收鏡頭1”、“雙發射鏡頭2”和“雙接收鏡頭2”構成兩組測頭。該兩組測頭與水平位置呈45°分布，當角鋼通過這兩組測頭的測量區時，發射鏡頭所發出的綠光被角鋼遮擋在接收鏡頭一側形成陰影，陰影的寬度即為角鋼的邊長A1、A2。接收鏡頭接收到光和陰影后，通過光電轉換和電信號的采集、計算即可得出A1、A2的具體尺寸。

角鋼測邊儀安裝在精軋機組后，對通過的40～100mm的等邊角鋼在線進行邊長尺寸檢測。測邊儀的冷卻采用水套結構水冷，水套位于測量區外圍為圓形結構，測邊儀的外箱體為密封結構，測量區的通光區域為12mm（可定制）寬的窄縫。外箱體接高壓鼓風機，鼓風機所送高壓風通過測量區的通光區域排出。通過送風和排風，可起到對測邊儀內部冷卻和阻止灰塵進入測邊儀內部的雙重作用。
邊長測量儀可檢測顯示等邊角鋼的兩個邊長尺寸、兩個邊長的尺寸差值及截面圖、公差帶及超差數，尺寸波動趨勢預報，缺陷分析曲線。
邊長測量儀是高精度測頭與自主研發的高頻光電測控系統完美的結合，實現了高密度取樣的測控形式，取樣密度高于國內外同類產品。熱軋檢測與冷軋檢測利用高精度測頭制造的角鋼測邊儀完全可以做到：尺寸測量精確、缺陷反饋及時，為角鋼生產中的質量控制提供有利的保障。
