內孔：機械零部件的內斷面叫內孔。對內孔的檢測，主要介紹兩種檢測方法，一種為光電測量法，一種為圖像測量法。

光電測量法

內孔測量儀采用內孔及狹縫測量原理進行測量。測量時內置單片機系統控制步進電機緩慢移動載物平臺，同時光電測頭高頻測量平臺上被測物的內孔直徑。載物平臺往復一次為測量周期，測量周期內的最大測量值即為內孔直徑尺寸，測量過程中，觸摸顯示屏實時顯示測量值，測量結束后顯示測量所得內徑值。設備可設置公差范圍，當測量值超差時自動聲光報警。
該原理是基于使用高亮LED和CCD成像法來檢測。高亮的LED光束作為光源，當被測物出現針孔的時候，光束穿透孔洞，在CCD芯片上成像。通過CCD芯片光電轉換和相應電路系統的數字化處理，即可計算出孔洞直徑大小。
設備適用于拉絲模具、線纜模具等需要嚴格控制內徑的小型加工件測量。
圖像測量法
設備采用工業相機和遠心平行光源對小型零件的內孔進行測量。工業相機上安裝遠心鏡頭，遠心鏡頭與遠心光源組合可消除物距不同對圖像大小的影響，達到高精度測量的效果。工業相機可上下調整，當被測工件厚度相差較大時，調整相機高度使圖像邊界清晰即可精確測量。設備采用一鍵式測量方式，將被測件放置到測量平臺后，點擊“測量”即可得到測量數據。設備內置嵌入式工控機，在測量軟件上進行測量操作。測量軟件可設置公差范圍，當測量值超差時自動聲光報警。
設備可測量圓孔、方孔、六角孔等多種孔型的特征尺寸，適用于拉絲模具、線纜模具等需要精確測量內孔的小型加工件。

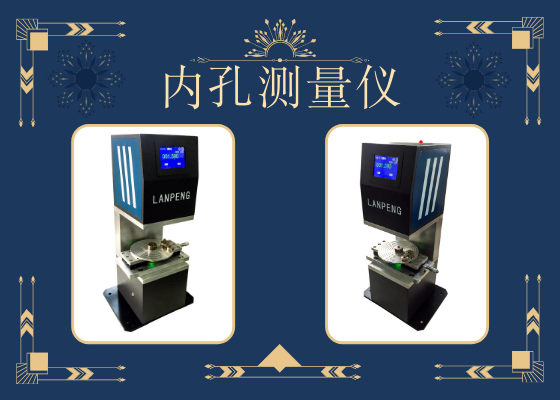

內孔測量儀可對細小孔洞進行精準測量。該產品性能穩定，測量準備，操作簡單。
