O型激光測厚儀也是一種激光測量設備，它既無污染，又能做到無損精確測量，是一種非常實用的在線設備，它可以對各種超薄的軋材進行厚度測量，并且軋材的材質不限。

系統組成：

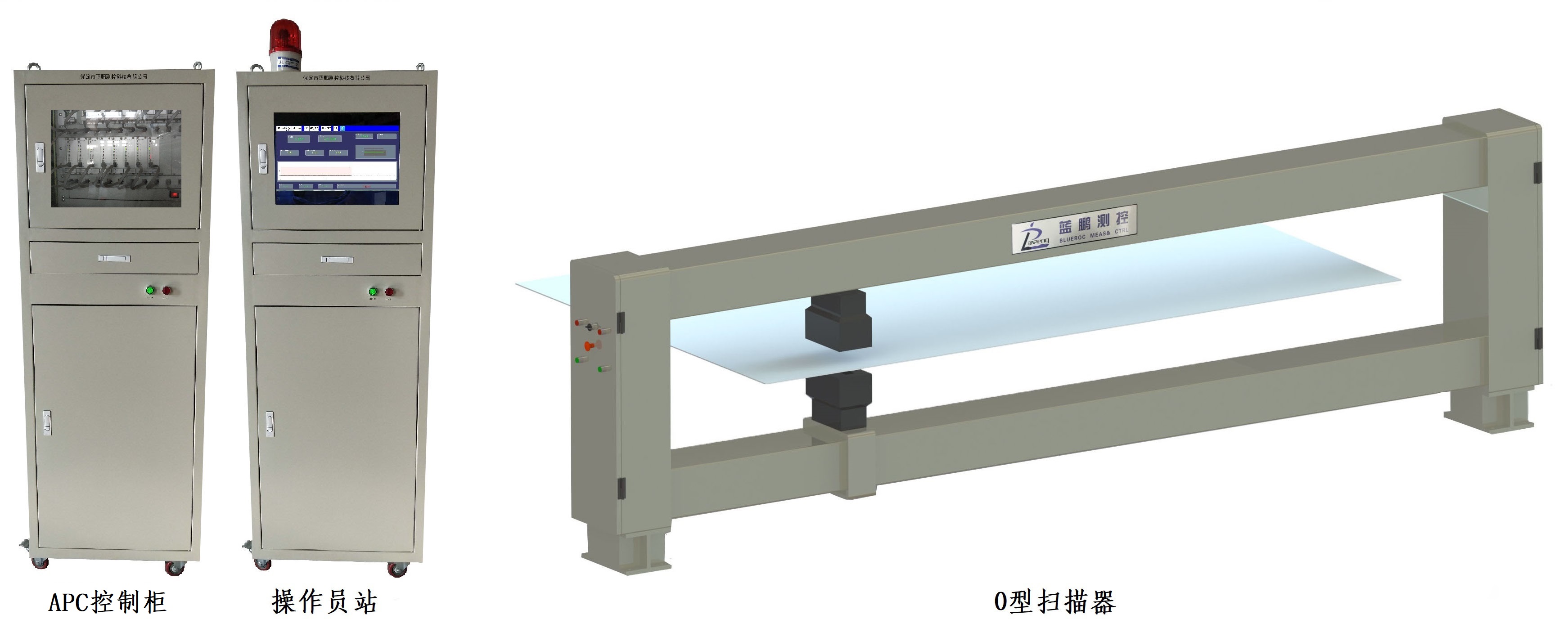

整套系統主要包括O型掃描架、操作員站、APC控制系統和測厚儀支架、冷水機等組成。掃描架的主要部件有厚度傳感器、掃描架本體、PLC、導軌和滑塊等。

掃描架是厚度傳感器的載體，保證厚度傳感器在被測物上平滑地，高精度地來回掃描。PLC采集和處理來自厚度傳感器的厚度信號，并把它送往操作員站。

操作員站主要是由工業控制計算機、通訊模塊和控制柜組成。工業控制計算機通過通訊模塊將PLC送來的信號處理成用戶需要的各種顯示。并通過高級控制算法去執行縱向和橫向控制。APC控制系統是控制模頭溫度的系統，主要由控制電路和控制柜等組成，系統可同時控制169個模頭的溫度從而控制防水板的出料厚度。

O型掃描架的安裝

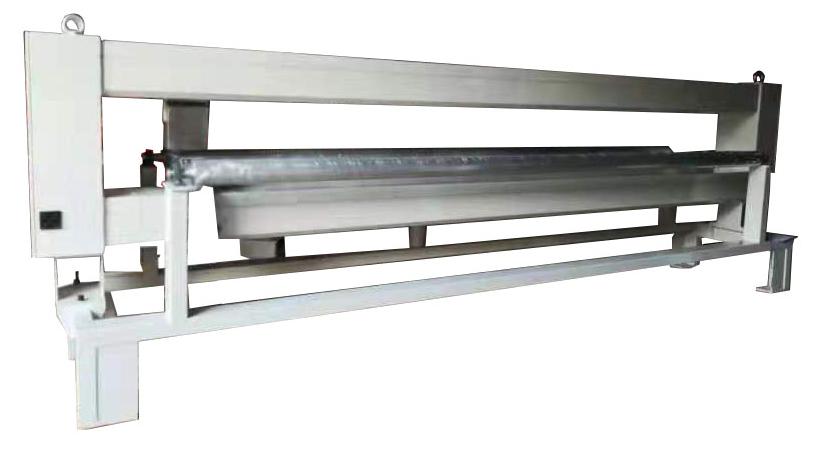

O型掃描架和測厚儀支架為整體結構（如圖2所示），安裝時測厚儀支架直接落地安裝，并用膨脹螺栓固定。安裝時將掃描架吊裝至安裝位置后，先調整掃描架主體與板材的長邊垂直；然后牽引被測板材穿過掃描架的測量區并拉緊，用墊鐵調整掃描架兩側的高度是掃描架及托輥與被測板材平行；最后用膨脹螺栓將常用支架固定在地面上。

控制柜安裝及線路敷設

將操作員站和APC系統的兩臺控制柜擺放在合適位置，APC控制柜盡量靠近模頭。控制柜前方操作距離不小于1.2米，兩側及后方距墻或其他設備距離不小于0.8米。

用專用線纜分別連接操作員站和APC控制柜，以及操作員站和O型掃描架。線纜明敷時應穿鋼管保護。

在線測厚儀系統是應用于塑料薄膜、造紙、無紡布、合成皮革等領域的在線質量檢測和控制系統。主要檢測和控制產品的厚度、涂層厚度等，并能實現這些參數的縱向和橫向的過程控制。O型激光測厚儀的檢測系統非常適用于在線檢測來提高質量的監控力度。
