棒材測徑儀是用于惡劣環境中的軋鋼產品外徑尺寸在線測量的，要克服高溫、氧化鐵皮、粉塵、水霧等的影響，尤其是在平行光視場不能有類似的干擾。為此棒材測徑儀采用了高壓鼓風機進行吹掃、風冷水冷相結合的方式及正壓分流冷卻防塵技術等方式保證高質量的測量。

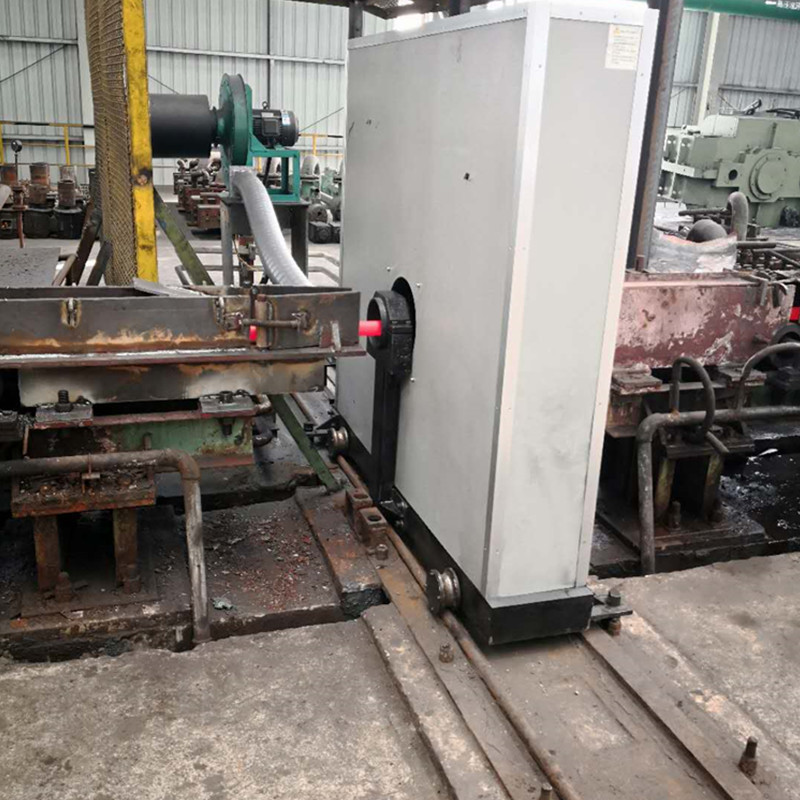

棒材測徑儀：

棒材測徑儀的測量部分由測頭、主盤體、托架、支架、測徑盤等構成，主盤體上同徑均布安裝有測頭，主盤體通過兩個支架固裝在托架上，測頭包括接收筒和發射筒并同軸相向固裝在主盤體上。

棒材測徑儀要采用良好的防護設計，外殼采用全鑄鐵結構，防護嚴密，工控機計算，并采用正壓分流冷卻防塵技術，進行冷卻防塵，高壓鼓風機進行吹掃，防止測頭被粉塵、水霧擋住及氧化鐵皮的干擾，造成測量不準。

棒材測徑儀采用過鋼導槽，主要由進鋼導槽、出鋼導槽、導風套、水套等零件組成。其中進鋼導槽和出鋼導槽是與軋材直接接觸的零件，其作用是為軋材導向，保障軋材安全通過測徑儀。進、出鋼導槽間留有一定的間隙作為測量區，發射鏡頭射出的光通過測量區射向接收鏡頭。其中獨立過鋼部件在進鋼導槽前部或進鋼導槽上增加反吹結構將軋材上帶的水及氧化鐵皮、灰塵吹掉，以免影響測徑儀的測量精度。

棒材測徑儀可以做到高精度的在線測量，防止氧化鐵皮、灰塵、水霧等的干擾。是軋鋼行業在線檢測外徑、橢圓度及截面輪廓尺寸不可或缺的自動檢測設備。
