圖像法測量?jī)x采用工業相機遠距離拍照和圖像處理的測量方式在穿孔機出口測量直徑和長度，并根據輸入重量和測量尺寸計算鋼管壁厚尺寸。

直徑相機的布置形式

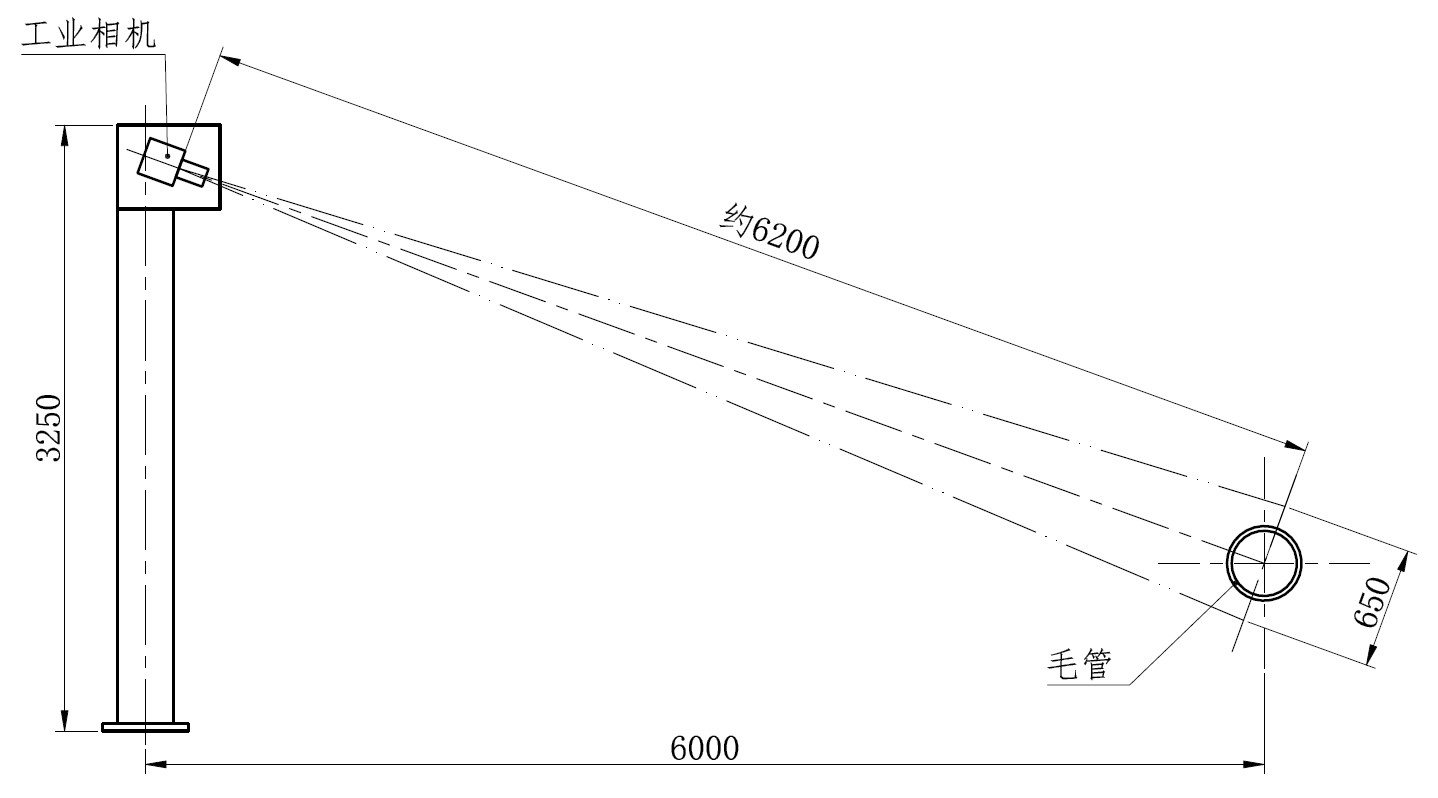

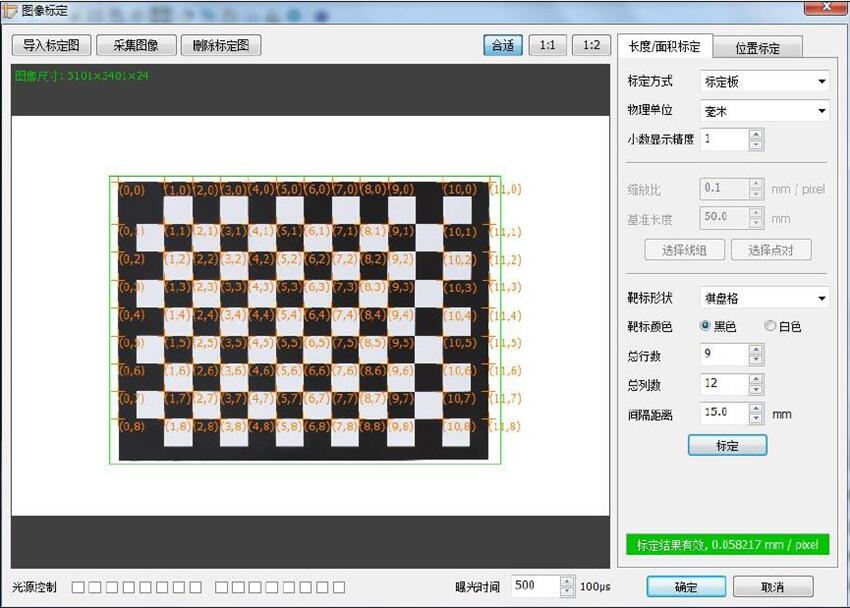

本方案中，被測毛管外徑范圍為φ220～450mm，測量直徑的相機視野確定為650×490mm。結合相機分辨率可計算得出每個像元理論上代表0.2mm的實際尺寸。結合系統誤差和毛管抖動造成的誤差，設備的測量精度可以達到±0.6mm。通過現場勘查，測量直徑的相機安裝在穿孔機出口側面控制室附近的立柱上（立柱由我公司提供），測量穿孔機出口毛管直徑。由于拍攝物距很大而毛管在穿孔過程中抖動范圍很小，不需要在增加檢測物距的相機。

測長相機的布置

通過現場勘查和與現場人員技術交流，毛管測長在運管小車將毛管運至精軋工位且毛管翻轉至精軋機入口時進行。測長相機安裝在車間的H型鋼立柱上，在兩個立柱之間加裝橫梁安裝測長相機，橫梁由我公司負責提供。

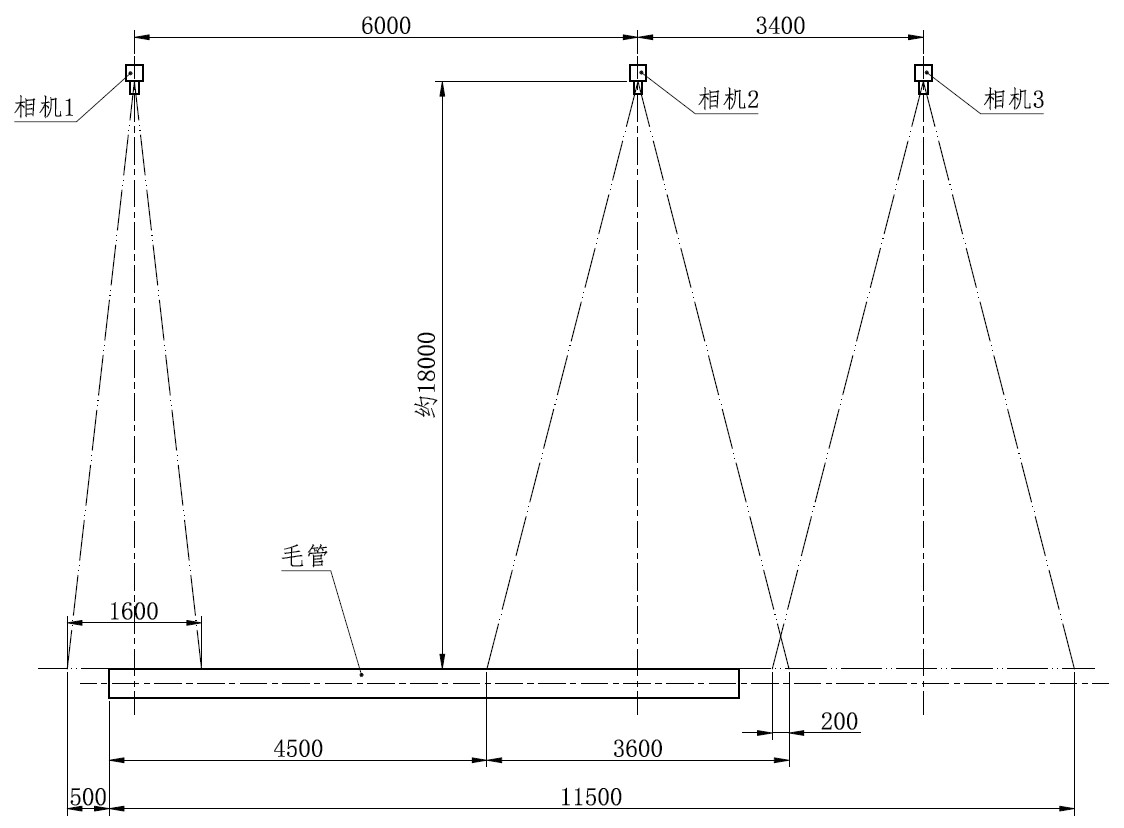

被測毛管長度范圍為5000～11000mm，長度差值為6000mm，在測量位置毛管的一端靠近精軋機入口，另一端根據毛管長度不同位置不同。為精確測量毛管的長度，本方案采用3臺工業相機相機進行測量。其中一臺檢測位置比較固定的精軋機入口端面，初步設定視野長度1600mm；2臺檢測位置跨度比較大的另一個端面，每臺相機的視野長度為3600mm。根據現場勘查，相機的拍攝物距約為18m。

長度測量時，在毛管翻入測量位置過程中隨著毛管與相機距離的靠近，長度尺寸有一個漸變的過程。當翻入測量位置后，毛管有幾秒鐘的停頓，系統將自動選擇毛管停頓狀態下的長度尺寸作為測量結果。

通過特殊算法，采用工業相機對毛管的外徑與長度進行在線檢測，并詳細顯示所測數據，對鋼管的質量提升有很大幫助，這是一款可同時檢測長度與直徑的設備，對鋼管生產企業幫助非常大。
