管材的長度測量，人工檢測并不能快速準確的得到其尺寸，因此研發了一種可以檢測管材長度的測量設備，它以工業相機進行拍照，從而達到高質量檢測的目的。

管材長度測量采用工業相機拍攝的可視化圖像進行圖像處理的方法測量。測量時為了拍攝出清晰的測量基準線，在管材上方設置一個線形激光器，激光器發出的激光與管材長度方向平行。當管材的端面處于相機視野之內時，工業相機拍攝到的線形激光束的圖像將是一個帶有拐點的亮帶，處理時取亮帶的拐點為管材長度的邊界，通過兩個邊界之間包含的像素?cái)?shù)量即可計算出管材的長度尺寸。

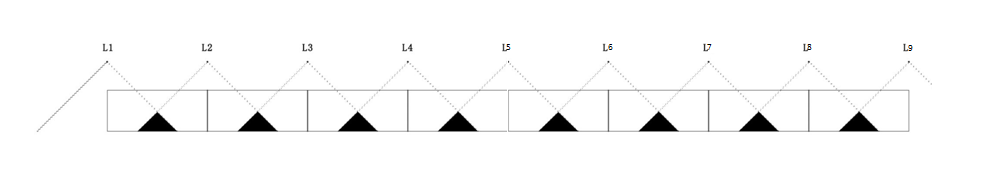

測量的管材長度較大，長度變化較大，用1個相機測量精度太低，且達不到測量要求，因此采用9個相機均勻安裝在支架上，每個相機之間的距離是1.5M。當管材進入第一個相機的視野范圍后，系統讀取信號進入預測量階段，當管材末端進入第一個相機視野范圍后，系統輸出信號給工業相機并判定管材首端所在的相機視野，開始計算長度，通過首末端以及相機間隔距離相加，即可得出管材的實際長度，測長儀的測量精度與工業相機的分辨率和視野范圍有關，當單個相機的范圍為1000mm，選用510萬像素的工業相機測量，單個相機的測量精度為±0.5mm。為減少測量誤差，每相鄰的兩臺工業相機之間都會有重合區域，涉及安裝誤差及加工精度，本設備的測量精度可達到±2mm。工業相機的拍攝速度為10～15幀/秒，所以測量頻率為10～15次/秒（L1、L2、L3、L4….L9為9組工業相機，黑色區域?yàn)楣I(yè)相機視場覆蓋區域）

本文介紹的這款管材測長儀可對5-13m長的管材進行測量，通過多組工業相機的組合，鋼管的可測長度可定制，是高質量的檢測設備，圖像法也被應用于各行各業，包括外徑測量、寬度測量等，這些都是根據檢測需求來定制的。

鋼管測長儀還具備測頭間距自動調整功能，切換長度規格時自動調整測頭間距，使用非常方便。

鋼管測長儀就先介紹到這里了，對鋼管測量我們的研究不會止步，會研發出更多功能，更實用的測量設備。

本文由保定市藍鵬測控科技有限公司編寫
