采用單向測徑儀的原理能完成狹縫縫寬和細絲直徑的測量，微小物體的測量在生產和科研中有著很重要的作用，平行光法測量微小物體的直徑是一種非破壞性，精度高的方法。

狹縫測量原理：

發射鏡頭內置一個點光源，點光源發出的光通過透鏡系統（即鏡片組）后形成準直平行光視場。準直平行光直接射向接收鏡頭，經過接收鏡頭內的透鏡系統后聚焦，通過位于焦點位置的光闌小孔后在CCD芯片上成像。CCD芯片是測頭部件中的光電轉換元件，它可以將接收到的光信號轉換成電信號。電信號由信號采集電路接收、放大，再進行數字化處理后向上位機傳輸。當視場中有被測物遮擋住平行光束的外側時，未遮擋部位就形成一條狹縫，透過狹縫的平行光束在CCD上將形成一個明顯的亮帶，其長度為L。通過L即可計算出狹縫的寬度W。

系統組成：

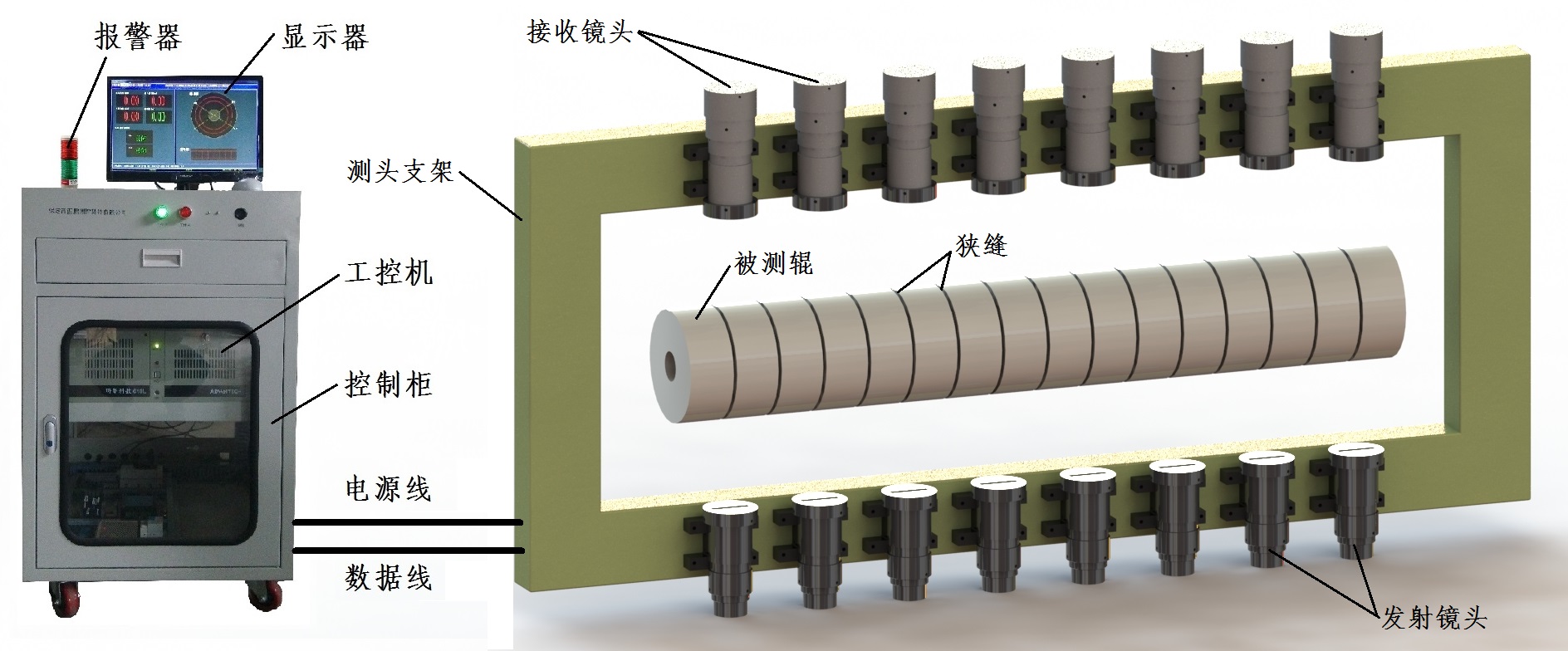

整套系統主要由發射鏡頭、接收鏡頭、測頭支架、控制柜、工控機、顯示器、報警器等部分組成。控制柜與鏡頭之間通過電源線和數據線連接，鏡頭的供電由控制柜控制，接收測頭反饋的數據信號通過數據線上傳到控制柜。

發射鏡頭和接收鏡頭安裝在測頭支架上，每對測頭可對其相應的狹縫進行測量。每對測頭的測量數據都將單獨顯示在測量軟件的主界面上，當測量值超過設定的公差范圍時，系統進行聲光報警，同時相應的測量數據變?yōu)榧t色。便于確定出現問題的刀盤。

在制作時，將發射鏡頭和接收鏡頭安裝在可以調整位置的導軌上，可以根據狹縫的位置任意調整每個測頭的位置。

在測量細絲直徑時，將細絲置于測頭測量范圍內即可測量，只要細絲的直徑不超過測量范圍，它均能對其進行高精度的在線檢測。

單向測徑儀是一種高速高精無損的檢測設備，能有效的利用光電測量原理對各種小型軋材進行高精度的測量，它在保證質量的同時，也使得測量精度得到提高，更將測量速度大幅度的提升上去，是現在許多生產廠家都在使用的在線檢測設備。

本文由保定市藍鵬測控科技有限公司編寫
