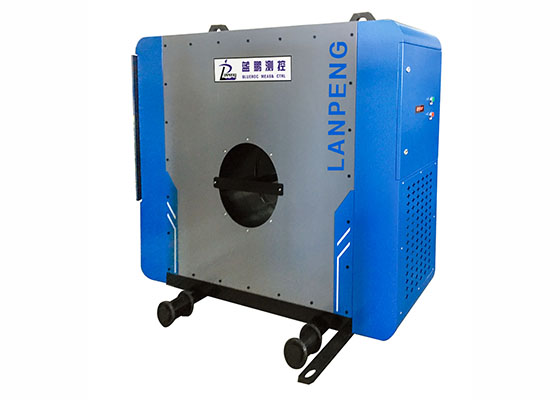

智能測徑儀用于各種熱軋鋼材的外徑尺寸的在線檢測，加裝眾多保護措施，智能測徑儀可應用于圓鋼檢測與方鋼檢測，是一種多功能檢測儀器。
在測量狀態下，圓鋼測量系統主界面中可以實時顯示圓鋼的直徑、平均直徑、橢圓度以及四路測頭的測量值；實時顯示圓鋼截面的動態圖形；實時顯示測量數據的動態波動曲線。
方鋼測量系統主界面中實時顯示方鋼的水平尺寸、豎直尺寸和兩條對角線的測量值；實時顯示水平凹凸度、豎直凹凸度和對角線偏差；實時顯示方鋼截面的動態圖形；實時顯示測量數據的動態波動曲線。

測徑儀內除接收鏡頭內的信號采集電路以外，還有一些電子元器件和通訊設備構成的測徑儀的電路系統。主要包括：
1）測頭部件的每個接收鏡頭內部設置信號采集電路板1塊，電路板上設置CCD芯片以及信號采集電路。電路板采集的原始數據通過網絡傳輸到工控機進行處理、計算。
2）測徑儀主盤體上設置溫度傳感器1個，傳感器實時監測主盤體的溫度并發送到嵌入式智能模塊及上位機測量軟件系統。當主盤體溫度超過設定的溫度（一般設置為50℃）時，系統將報警提示測徑儀超溫。
3）測徑儀風道上設置風壓傳感器1個，風壓信號實時發送到嵌入式智能模塊及上位機測量軟件系統。當為測徑儀冷卻防塵設置的高壓風機未開機或出現故障時，系統將報警提示測徑儀內無風。
4）測徑儀進水管路上設置水流指示器1個，水流信號實時發送到嵌入式智能模塊及上位機測量軟件系統。當管路中水沒有流動時，系統將報警提示水路故障。
5）測徑儀內部的電氣箱內還設置有為保障測頭部件正常工作配置的5V、12V開關電源、為光源提供3V供電和控制的光源驅動板、為CCD采集電路供電的5V分壓板、測頭信號采集同步電路板等。
6）測徑儀內部通訊系統主要由串口服務器、光纖收發器和尾纖等組成。CCD芯片采集的測量數據和溫度、風壓數據通過數據線接入串口服務器集合成一路數據，再通過光纖收發器轉換成光信號，由尾纖接至外殼上的數據輸出端。
7）測徑儀的測量車上設置有三級聲光報警器，報警器由嵌入式智能模塊驅動，當測徑儀內部超溫、供風系統內無風壓或冷卻水系統內無水流動時，聲光報警器相應顏色的燈光閃爍同時發出聲音報警提示。
智能測徑儀作為高性能的在線檢測系統，可實現圓形與方形鋼材的尺寸檢測，可對被測軋材規格范圍大、精度要求高的軋材進行高性能的檢測，特別適合生產多種樣式軋材的鋼廠使用。
