為克服接觸式測量螺紋鋼方法的不足研制了基于工業相機的非接觸測量裝置，通過與機械結構相結合，實現了相對效率高、逨度快、且便于應用的螺紋鋼參數的測量。

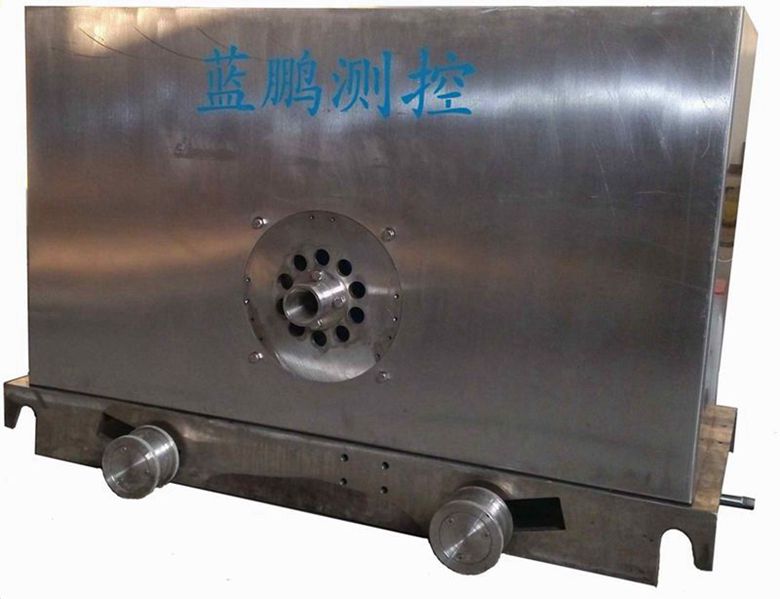

該裝置主要由工業相機與工控機組成，同時也可采用LED燈作為光源來進行照射以便拍出清晰的圖像。用工業相機對被測物連續拍照，通過圖像處理軟件對拍攝的照片進行分析得出被測物尺寸特征。實踐表明該方法可用于生產過程中的螺紋鋼非接觸測量。

目前，對螺紋鋼檢測的方法主要是接觸式測量法。但由于接觸法測量大多不能進行批量檢測，并且對測量件的要求非常高，為此存在一定的局限件。隨著工業的發展，對螺紋鋼的可靠性要求愈來愈高，對產品質量在線檢測監控技術的要求也越來越高。隨著檢測方法的不斷改進，螺紋鋼的非接觸檢

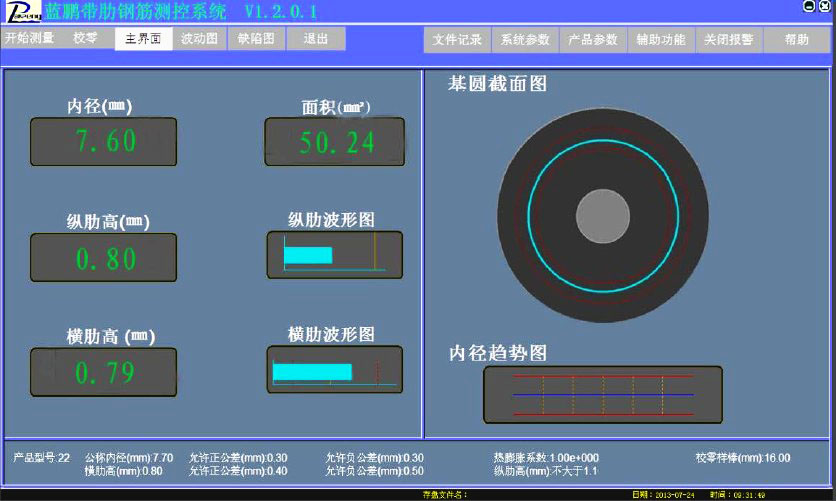

測方法的使用更受重視。與接觸式測量相比非接觸測量具有測量精度高、數椐多、效率高、無損傷等優點。由于工藝水平的提高，要求有速度快、精度高的新型傳感器對所加工的產品進行在線的非接觸檢測。圖像法螺紋鋼測徑儀則可以達到對測量的要求，并能夠實現對螺紋的內徑、橫肋、縱肋、截面面積等參數進行測量。

螺紋鋼測徑儀采用像元尺寸不大于0.005mm的高分辨率工業相機拍攝螺紋鋼軋制過程中的圖像，拍攝頻率為25-50幀/秒，拍攝視野為40mm×35mm。當螺紋鋼軋制速度為7000mm/s時，計算可得每280mm拍攝一組圖像，圖像的長度為40mm，即兩組圖像間的縱向間隔（即縱向測量盲區）為240mm。

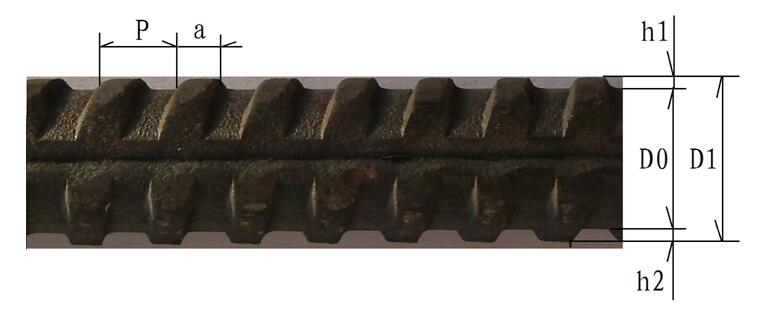

在設備工作時，工業相機將拍下一段螺紋鋼圖像。通過對圖像的數字化處理，在該角度下我們可以分析計算出圖中標示的下列尺寸：基圓直徑D0、螺旋外圓直徑D1、單側牙高h1、h2、螺旋的螺距P以及牙寬a。另外，利用與該拍攝角度相垂直的相機可測量縱肋部位的寬度尺寸B。

圖像法螺紋鋼測徑儀是基于工業相機進行測量的高質量無損檢測設備，對螺紋鋼的幾何尺寸的在線檢測起到重要作用。

本文由保定市藍鵬測控科技有限公司編寫
