運動棒材的直線度測量可以采用光電測量法進行測量，通過多臺測徑儀測量信息，經過計算處理即可得到直線度的信息。

直線度測量儀主要由3臺測徑儀、控制柜、工控機、顯示器、LED顯示屏、聲光報警器等組成。

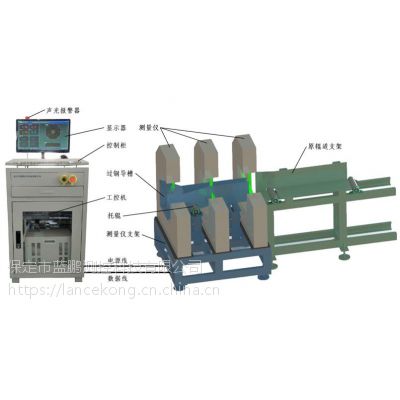

系統組成及測徑儀結構圖：

直線度測量儀系統中3臺測徑儀和LED顯示屏安裝在棒材輸送線現場，控制柜安放在控制室或其它環(huán)境適合電腦工作的室內。3臺測徑儀采取固定安裝方式安裝在修磨機出口的托輥之間。3臺測徑儀的供電電源由控制柜引入并采用三芯電源線并聯供電，3臺測徑儀的數據通訊采用串口服務器合并成1路數據后通過網線傳輸至控制柜內的工控機。LED顯示屏的電源同樣從控制柜引入，顯示數據由控制柜通過網線向顯示屏發(fā)送。

測徑儀工作時， 圓棒旋轉前進通過測徑儀的測量區(qū)。3臺測徑儀同時測量圓棒的外徑和測量截面圓心的位置，并根據各截面圓心的位置計算圓棒的直線度誤差。當圓棒的外徑或直線度超過設定的公差范圍時，聲光報警器自動聲光報警。同時LED顯示屏及軟件界面的超差尺寸的顏色由綠色變成紅色或黃色顯示。

這種多測徑儀測量直線度的方式為生產中的圓形棒材測量帶來巨大的便利，安裝于生產線上實時測量，有效的不間斷的得到直線度信息，為工作人員帶來便利。
