在電線的生產中，不僅僅有圓形電線的生產，更是有扁電線的生產，對他們均測量，則可采用雙軸測徑儀，它不僅可以測量圓形電線的外徑，還可測量扁電線的寬度與厚度，一機多用遠遠比一機一用更實惠。

先來看一下雙軸測徑儀的測頭組成，它是由兩組光電測頭組成的，成垂直分布狀態，對扁電線進行寬度與厚度的測量，同時對圓形軋材從2個方向進行外徑檢測，還可計算橢圓度尺寸，測量的數據準確且無損。

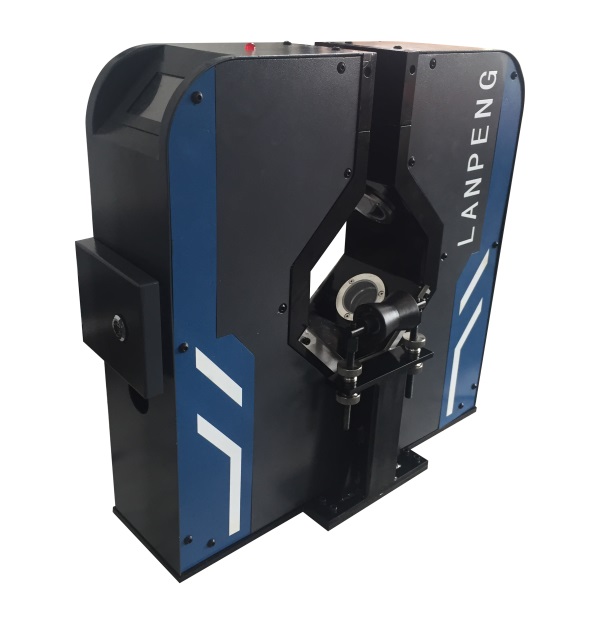

測徑儀主要由底座、固定盤、發射鏡頭、接收鏡頭、調整裝置、防護罩、電氣箱、顯示操作單元等組成。底座和固定盤是測徑儀的支撐結構件，為鋼板焊接結構，焊后退火處理再精加工而成。
雙路測徑儀的測頭一般成90°交叉布置，這樣可以測量互相垂直的兩個直徑尺寸，并計算出管材的橢圓度。
雙路測徑儀雖比單軸測徑儀多了一組測頭，但功能卻沒有減少，同樣能做到在線檢測與控制外徑，同時根據檢測數據進行超差報警。
雙軸測量方式測量更準確，使用更便捷。適用于線材，管材，棒材等的在線測量和監控，以及品質檢測等。更適合扁平線材，扁平金屬材料等等的測量，可同時顯示寬度和厚度。儀器具備外部通訊接口RS422/RS485，可接外接顯示控制器，PLC 或電腦等。
將雙路測徑儀應用于電線的在線檢測，既實現了圓形軋材的外徑、橢圓度測量，又對扁線的寬度厚度進行了檢測，對生產線而言，解決了占地面積，降低了成本，滿足多種電線的生產檢測，成為更合算的設備。
