鈦棒的鈦合金根據相的組成可分為三類：α合金，（α+β）合金和β合金，中國分別以TA、TC、TB表示。測徑儀可安裝在鍛造機出口處，直線度安裝在矯直機后邊。

以φ30-200mm的鈦棒檢測為例，對于直徑不大于φ50mm的鈦棒采用單測頭測量，對于外徑大于φ50-φ200mm的鈦棒采用雙測頭測量。雙測頭的發射鏡頭和接收鏡頭安裝在伺服電機驅動的直線導軌滑臺上，測頭間距可根據鈦棒規格自動調整，調整后的測量精度不變。

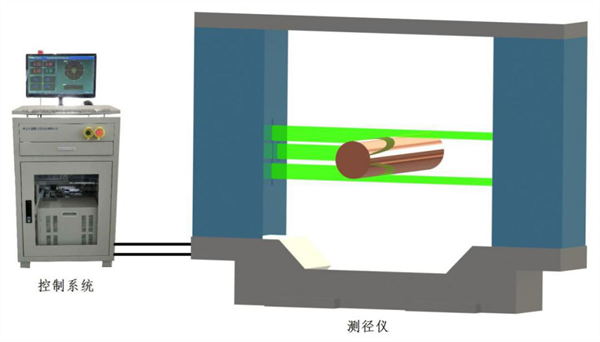

測徑儀系統主要由測徑儀和控制系統組成。其中控制系統包括控制柜、工控機、顯示器、聲光報警器等。由于鈦棒溫度較高，另設有高壓離心風機和空氣過濾裝置等部件對測徑儀內部鼓風冷卻。
測徑儀安裝在鍛造機出口，當鈦棒旋轉拔出鍛造機時，測徑儀測量鈦棒的外徑尺寸。當鈦棒的外徑超過設定的公差范圍時，聲光報警器自動聲光報警。
當鈦棒的直徑不大于50mm時，利用處于中間位置的單測頭測量鈦棒的外徑；當鈦棒的直徑大于50mm時，利用間距可調雙測頭進行測量。隨著鈦棒鍛造的直徑減小，需要調整測頭的間距尺寸。
在線直徑測量?jī)x可對直徑與直線度進行檢測，通過測頭的組合完成跨度范圍大的鈦棒尺寸檢測，測量精度高。
另外除了直徑測量，還可以安裝直線度測量?jī)x，從而在線檢測直線度尺寸，實現高質量的生產。
