圖像處理技術是利用計算機來處理、分析和理解視覺信息的一項技術。它是伴隨著計算機硬件、工業相機、顯示設備的不斷改進而蓬勃發展起來的新技術。圖像處理技術的數學模型主要有正交模型、統計模型、預測模型等。螺紋測徑儀是在正交模型下，利用圖像的像素比例進行尺寸測量的典型應用。

圖像處理方式測量設備的測量精度主要取決于工業相機的分辨率、視野范圍以及曝光時間。相機的分辨率越高、視野范圍越小測量精度越高；相機的曝光時間越短，被測物的運動對測量精度的影響越小，測量精度也就越高。
在實際應用中，工業相機需要根據物距和視野范圍配置相應的鏡頭。另外，為去除現場環境光對測量的影響，設備采用特定波長的背光平行光源，同時相機與鏡頭之間增加只能透過背光光源發出的相應波長的濾光鏡片。
技術參數：
直徑測量范圍：0-70mm；
直徑測量精度：±0.03mm
長度測量范圍：0～100mm
長度測量精度：±1mm
測量頻率（相機拍攝頻率）：7幀/秒
使用環境溫度：0～50℃
存儲溫度：-25～75℃

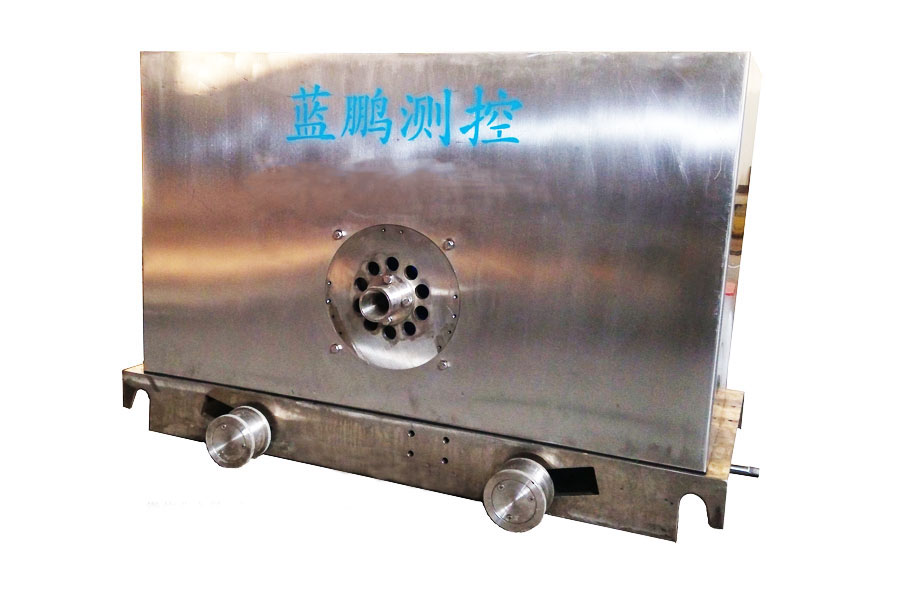

螺紋測徑儀檢測數據準確，可得到螺紋的輪廓形狀，即可檢測帶螺紋零件的外徑，也可測量長度，另外基于圖像法的螺紋鋼測徑儀更是能做到在線檢測，是非常實用的在線檢測設備。
