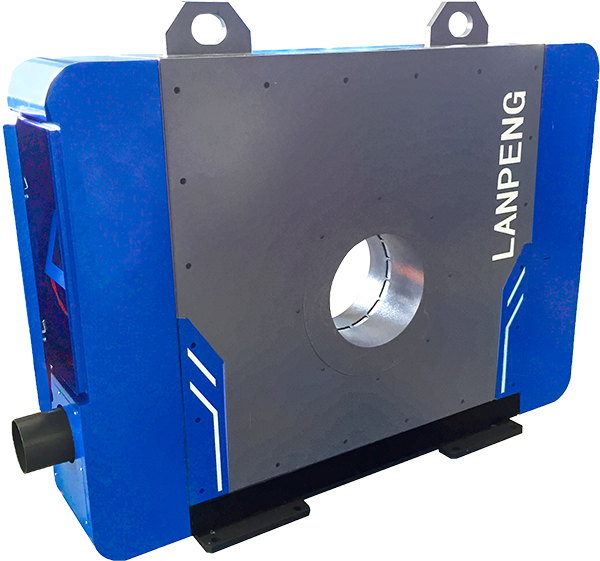

輪廓儀采用高精度四只二維激光測量傳感器，四只激光傳感器分布在同一平面上，每只傳感器角度為90度，具有超大量程，實現高精度的在線檢測，同時可擬合截面形狀。其為在線檢測系統，對生產中的軋材進行無損非接觸的檢測，無延時，實時得知生產狀況，足夠密集及穩定的數據源為后期數據處理、計算提供有力的保障。

輪廓儀是對長材缺陷進行在線檢測的設備，其測量精度能達到0.03mm，可識別0.5mm及以上的缺陷，對生產中高質量的生產具有重要作用。
技術參數：
1、測量范圍（mm）：0～200 ；
2、測量精度（mm）：±0.03 ；
3、可識別最小缺陷（mm）：0.5 ；
4、測量頻率（Hz）：4000 ；
5、激光安全等級：2級 ；
輪廓儀儀激光原理進行在線檢測，全覆蓋的測量方式使得設備可以對軋材表面的折疊、翹曲、凹坑、凹槽、凸耳等缺陷，進行定性和定量的檢測。測量軟件系統根據各傳感器的測量數據擬合截面形狀，可在軟件界面直觀顯示軋材的截面形狀及關鍵尺寸。
輪廓測量儀幫助工作人員及時找出瑕疵產品，在線檢測，實時性好，便于及時調整軋機，及時止損。輪廓儀的應用于圓形、方形、螺紋鋼、六角形、軌梁、T型、H型和其他長材產品檢測。
