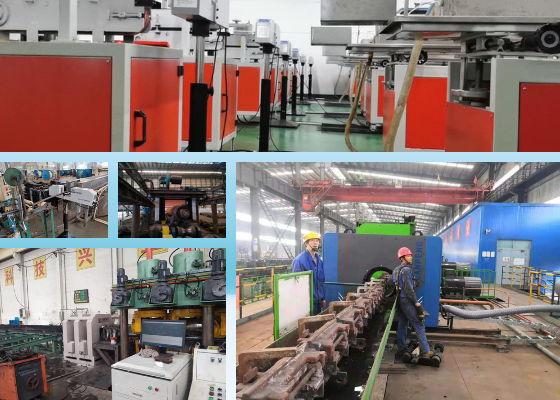

在線測徑儀是生產線用于檢測外徑的儀器，也是現在廣受圓形軋材生產廠喜歡的儀器，已被大批公司引入。電線電纜廠、橡膠廠、塑料廠、機械加工廠、鋼廠等各種廠家均已使用。

在線測徑儀多采用光電檢測原理，為非接觸式測量，不損傷軋材表面，減小誤差，同時還能適用于熱軋、熔融等多種狀態下的軋材檢測，使用行業廣。
光電在線測徑儀測量原理

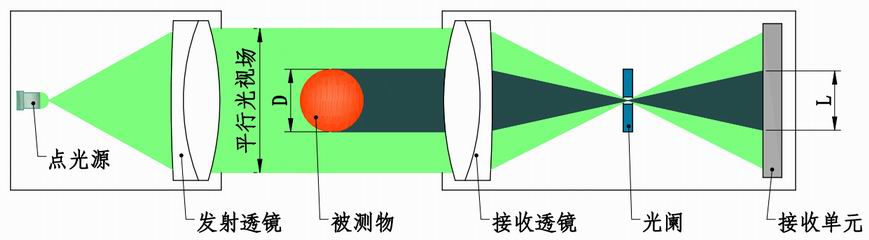

測徑儀采用物方遠心光路系統和CCD成像法進行非接觸尺寸檢測。其核心部件為遠心光電測頭，簡稱“光電測頭”。每組測頭由發射鏡頭和接收鏡頭組成。發射鏡頭內點光源發出的光穿過發射透鏡后形成平行光視場。視場內的平行光再由接收透鏡聚焦，在CCD芯片上成像。當被測物通過視場時，被測物遮擋的部位在CCD芯片上顯示為無光的陰影。通過CCD芯片光電轉換和相應電路系統的數字化處理，即可通過陰影的寬度計算出被測物的直徑。

平行光
在平面上兩條直線、空間的兩個平面以及空間的一條直線與一平面之間沒有任何公共點時，稱它們平行。
平行光又稱為方向光（Directional Light），是一組沒有衰減的平行的光線，類似太陽光的效果。
平行光照射后，其形成的陰影與其真實的尺寸相同，因此，在線測徑儀就是利用這一特性檢測被測物照射后形成的陰影尺寸。
遠心光路
物方遠心光路的原理是系統的孔徑光闌（相機里面的光圈）被它前面的透鏡成像在無窮遠（這是因為孔徑光闌位于物鏡的像方焦點），因而主光線平行于光軸，造成的結果是物體前后移動時，在像面上像點只會模糊而位置重心不變。遠心光路在利用成像原理的精密測量系統中最為常用。衡量遠心光路的指標是遠心度（telecentricity）。
光電測徑儀就是基于物方遠心光路系統和CCD成像法進行非接觸尺寸檢測的。并且光電測徑儀的物方遠心平行光為自主設計調校，提高了檢測系統中被檢測物體邊緣輪廓對比度，消除邊界效應，加了遠心鏡頭的自然景深，提升了其原有的遠心度，平行半角小于0.1o，在有效面積內光的均勻性大于90%，可實現高精度的檢測。
平行光視場
物方遠心光路系統所形成的光幕，只要被測物處理平行光視場內，就可完成高精度的檢測，但要考慮到實際應用情況，平行光視場即測量范圍要比軋材本身范圍大，以免被測物在視場范圍外，并且使被測物通過時盡量處于中心區域附近，減少跑出視場的可能，另外作為在線測徑儀，軋材生產不可避免的會出現抖動，這也是測量范圍要比軋材本身尺寸大的原因之一。
其他光的影響
在線測徑儀采用固定波長的綠光，并且安裝有綠光鏡片，除該波長的光通過外，其他的光均布影響檢測，而現實中這種影響可忽略不計，即使現場有大量綠光干擾，也可提前將光源替換為其他波長的光源，如藍光、紅光等。
光電在線測徑儀的光學鏡頭部分就先簡單的介紹到這里了，有更多的關于在線測徑儀的問題，歡迎討論。
