一、概述
板材是常用的型材之一，生產、生活中離不開各種板材，如木地板、木板、家具板、門板、水泥板、鋼板、鐵板、銅板、合金板、塑料板、橡膠板、紙板、玻璃板等眾多類型板材都是不可或缺的，而要想使用這些板材，對其質量進行檢測是非常必要的，使其用板材生產的產品都能合絲合縫，產品質量過關。

板材生產時是保證質量的重要關卡，在后續使用切割都要以其為基礎，因此生產的板材質量保證是必要的，目前，隨著板材生產越來越自動化，生產越來越高速化，在線寬度檢測也被板材生產廠所重視，在線測寬儀更是其主要選擇。

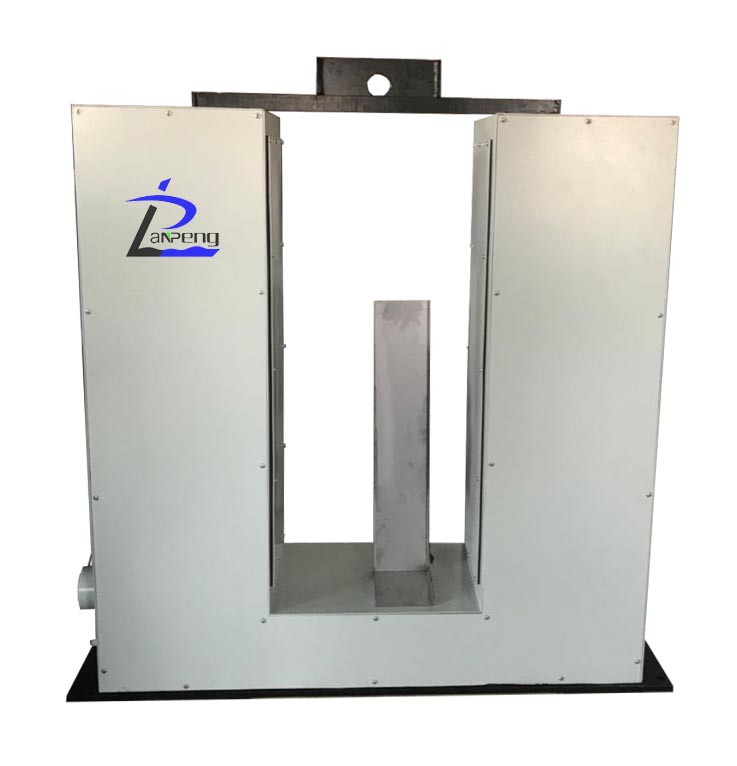

在線測寬儀是采用光電檢驗原理（并且采用間距可調雙測頭）而研制的在線檢測各種寬度板材寬度的儀器。
二、用途及適用范圍
在線測寬儀主要用于各種需要檢測板寬的生產廠家，對被測板材的材質、溫度、質地、柔軟度、板寬等都無要求，可廣泛應用于各種類型的板材檢測，使用方便、測量數據準確、快速，在線實時檢測，每秒獲得500個檢測數據，超差報警提示，軟件系統進行顯示、分析、匯總、存儲、繪制圖表，支撐了板材生產中尺寸精度的可靠性。可用于冷軋金屬板材、熱軋金屬板材、塑料板、橡膠板、木板、紙板等各種類型板材生產線的垂直方向的在線寬度檢測，應用于鋼廠、紙廠、家具廠、地板廠、機械加工、橡膠板廠、塑料板廠、止水帶廠等眾多行業。
三、結構及工作原理
3.1、結構
測寬儀主要配置上位機控制系統、外接LED顯示屏、高壓離心風機等，可增配嵌入式智能模塊。
3.2、原理
雙鏡筒光電測頭是由兩組發射鏡頭和兩組接收鏡頭組成的利用LED潔凈光源和CCD成像法進行幾何尺寸測量的測頭。每組測頭分別測量板材兩邊邊緣尺寸，2個測量尺寸與測頭間距相加即為板材寬度。
3.3、多種規格檢測
當調整測頭間距時通過測量軟件向伺服電機控制系統發送張開或閉合的命令即可實現測頭間距的調整。測寬儀測量軟件可直接設定寬度規格，當切換規格時系統將提示、執行測頭間距調整操作。操作簡便、快捷，不需要操作人員計算調整量和調整方向。
四、操作說明
1、接通電源；
2、打開測控軟件；
3、進行產品型號配置；
4、調節測頭間距（如不需要，則可忽略該步驟）；
5、點擊開始測量；
6、測量結束，點擊停止測量，關閉軟件，拔電源。
五、注意事項
1、本儀器為精密儀器，防止劇烈震動，防止跌落；
2、保持測頭前段鏡片部分的清潔，可用軟布擦拭，避免劃傷；
3、防止水淋，防止水霧侵蝕；
4、非專業人員不得拆卸，尤其不得松動測頭，否則會造成測量數據失真；
5、風機過濾器濾芯應定期更換，更換周期約為3-6個月，具體周期用戶應根據使用情況自行掌握。
