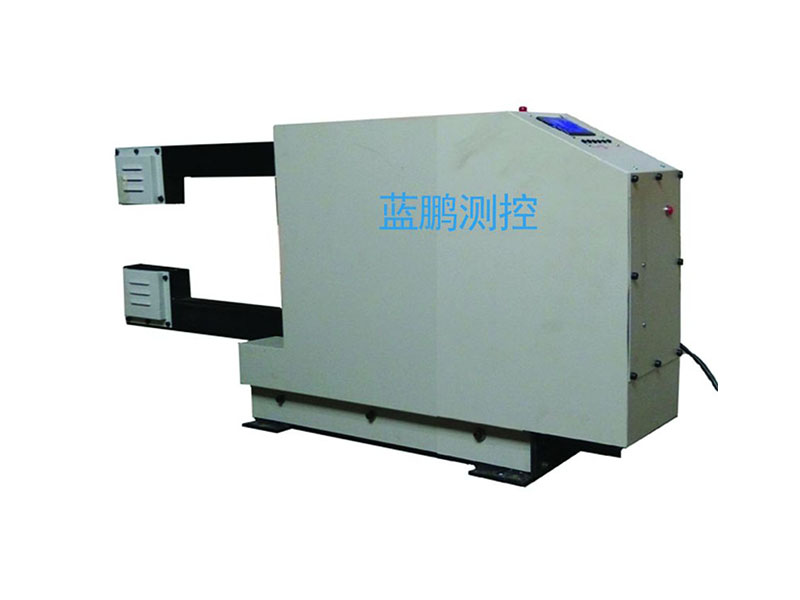

為了實現對熱軋鋼板的在線厚度測量，建立了自動激光測厚系統。激光測厚儀以激光上下相對的兩個激光傳感器為一組，完成一個點的檢測，既然是點的檢測，對一些空隙大的板材如孔隙大的海綿等不能測量。對各種其他類型的板材厚度則能實現很好的檢測，在各種鋼板生產中同樣能進行高精度的檢測。

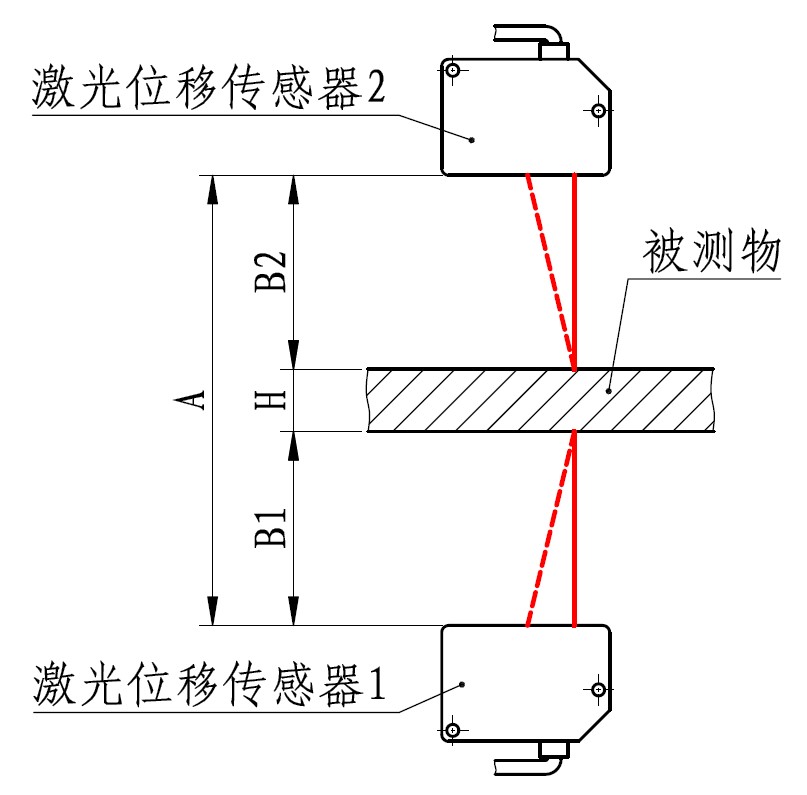

測量原理：激光測頭1和激光測頭2以固定間距A相對布置，工作時激光測頭1發射一束激光照射被測物的下表面，下表面光斑的漫反射光再返回到激光測頭1內的CCD芯片上，通過對CCD芯片上光斑的位置分析和計算，可以得到激光測頭1到被測物下表面的實際距離B1；同理可以得到激光測頭2到被測物上表面的距離B2。用兩個測頭之間的間距A減去兩個測頭到被測物上下表面的距離B1、B2即可得到被測物的厚度H。

鋼板激光測量系統受高溫輻射影響較小。能夠滿足工業生產線上熱軋鋼板自動厚度測量的穩定性好、精度高、受外界干擾小等要求。
技術參數及環境要求
測量范圍：0～500 mm（可定制）；
測量精度：≤±0.1 mm（根據板材厚度及測頭選取不同，精度不同，可達到0.03mm）；
測量頻率：≥500Hz；
電源電壓（V）：AC 220±15% ，50Hz；
被測物允許溫度（℃）：-10~1000；
存儲溫度（℃）：-20～+70；
激光保護等級：IEC2；
工作環境溫度（℃）：-10～50；
工作環境濕度（RH）：90%（無冷凝）。
激光測厚儀具備厚度測控軟件系統，當采用多個測頭檢測多個點時，可實時顯示多個測量點的厚度值、平均厚度及其標準值、上下公差等，繪制并實時顯示平均厚度的波動曲線等。
激光測厚儀用于熱軋、冷軋鋼板的厚度檢測，檢測及時，另外還可以安裝測寬測頭（光電或激光均可），完成寬度與厚度的同時檢測。
