雖然說在線檢測是目前備受工廠喜愛的測量方式，然而有的生產線總會因這樣那樣的原因，無法將測徑儀安裝在生產線上檢測，亦或是使用方需對圓棒的各部位進行外徑尺寸的精確測量。這就需要圓棒掃描式測徑儀來進行檢測，簡單來說，做一個支架，制成圓棒，將圓棒放入支架內，來回移動測徑儀即可完成全長的外徑尺寸檢測。

圓棒掃描式測徑儀的檢測原理與普通式的測徑系統相同，均為光電檢測原理進行高精度的檢測。測徑儀每組發射鏡頭和接收鏡頭都是一套完整的物方遠心光路系統。所謂物方遠心光路系統是指將被測物放置在遠心光路（即平行光視場）中進行成像并進行尺寸測量的光學系統。

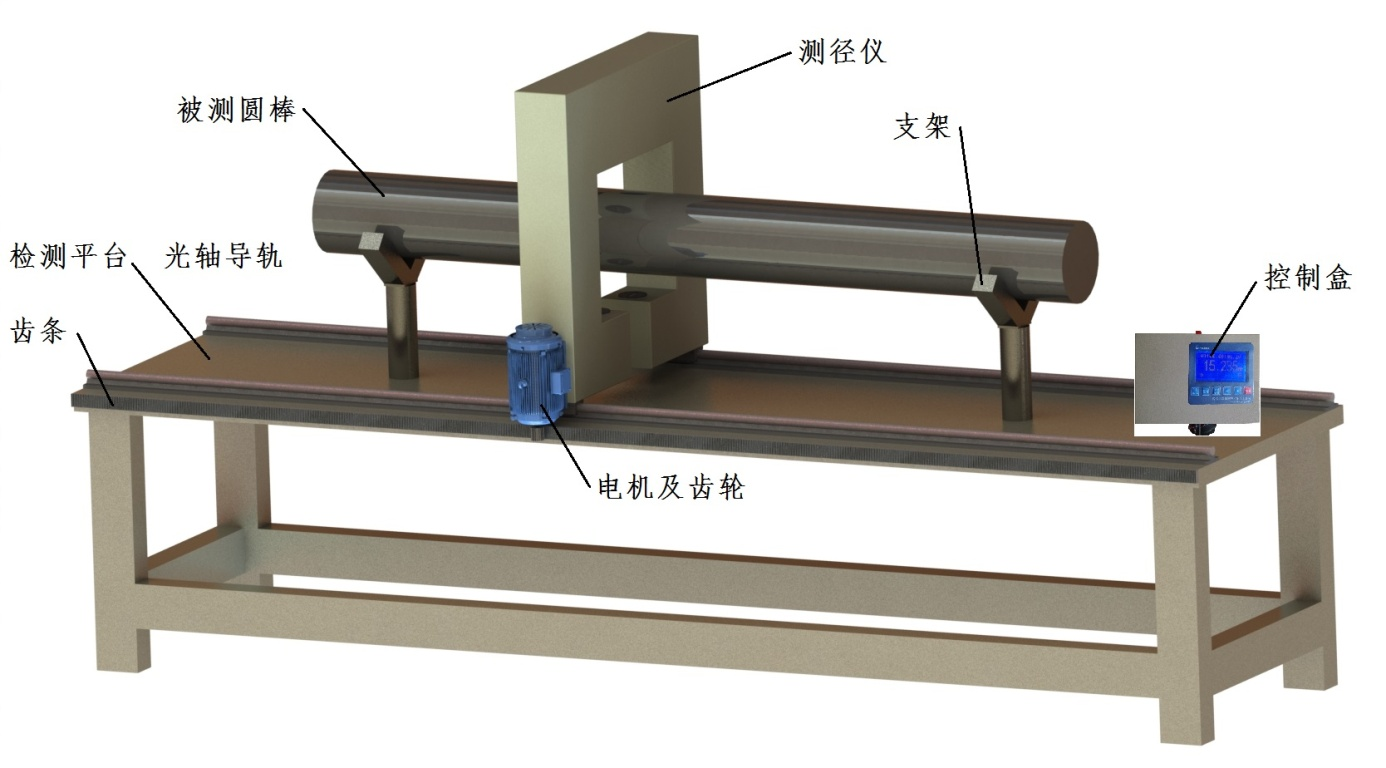

圓棒掃描式測徑儀整套設備主要由測徑儀、控制盒、平臺、支架、光軸滑塊副、滑臺、傳動機構、電機等組成。
測徑儀通過光軸滑塊副安裝在平臺上。測徑儀一側安裝電機，電機軸上的齒輪與平臺側面的齒條配合，電機轉動時可帶動測徑儀沿平臺上移動。測量時將被測圓棒放置在平臺的兩個支架上，啟動電機可對圓棒的全程進行掃描測量。測徑儀的行程約為3000mm（可定制），當測徑儀處于平臺的兩端時可以對圓棒進行吊裝操作。
測徑儀上設置1組雙鏡筒測頭，測頭沿豎直方向安裝，可以測量圓棒水平方向的直徑尺寸。如需測量其他方向的尺寸可轉動圓棒后再次進行測量。平臺的一側安裝一個控制盒，測徑儀獲取的原始數據傳輸到控制盒進行計算和顯示。當測量數據超過設定的公差范圍時，系統自動聲光報警。測量數據顯示頻率為3次/秒，測徑儀的移動速度約為150mm/s，因此，每50mm可以顯示一個測量數據，可定制成2000Hz的測徑系統，這樣能在更短的間隔內檢測外徑尺寸。
這種測徑儀的設計尤其在使用圓棒且對其精度要求高的場合更實用，生產線中，大部分還是將測徑儀直接安裝在生產線上，進行線上檢測。不管哪種方式，適合使用方的就是更好的。
