在線測量圓棒的直線度直線度測量儀不僅僅可以對一下細小棒材進行直線度測量，對大直徑的棒材也可進行測量，同樣是采用三臺測徑儀進行測量的方式，不同的是它結合使用了間距可調雙測頭技術，從而實現大型棒材的直線度檢測。

三臺測徑儀均采用的是雙鏡筒測頭測量。雙鏡筒測頭是指由2套發射鏡頭和2套接收鏡頭組成的光電測量系統。

直線度測量儀工作時，大直徑圓棒通過測量儀的測量區。3組測頭同時測量圓棒的外徑和測量截面邊沿的位置，并根據各截面邊沿的位置計算圓棒的直線度誤差。當圓棒的外徑或直線度超過設定的公差范圍時，聲光報警器自動聲光報警，達到合格判定的目的。

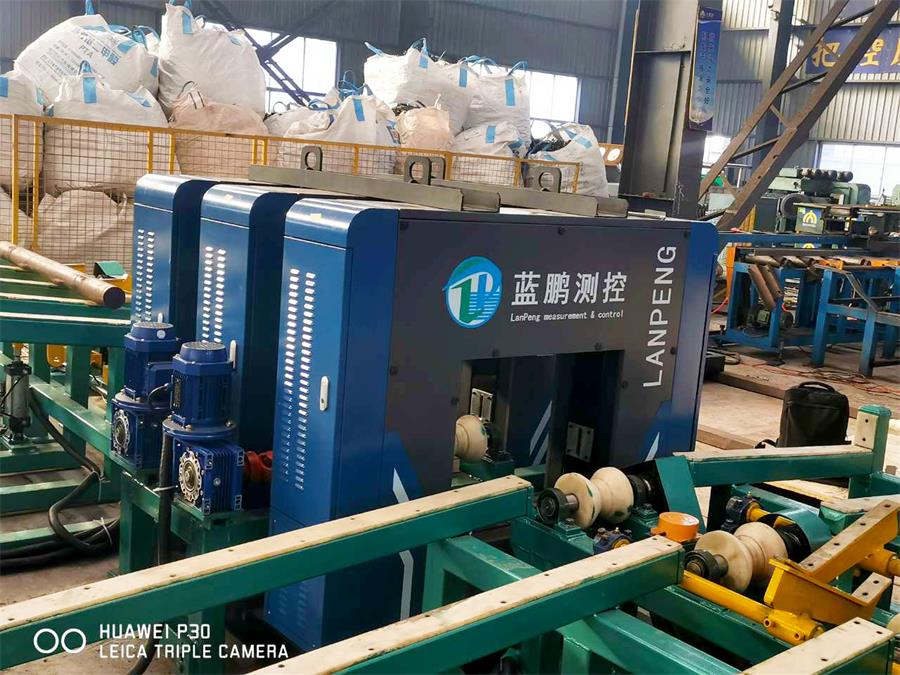

直線度測量儀系統主要由測量儀（3臺小型測量儀組成）、測量儀支架、托輥、過鋼導槽、控制柜、工控機、顯示器、LED顯示屏、聲光報警器等組成。
由于各機組生產的鋼管規格較多，外徑尺寸范圍較大。為了適應不同規格鋼管的測量，測徑儀的兩組測頭均安裝在直線導軌滑臺上。當切換圓棒規格時，兩組測頭在伺服電機的驅動下可以調整到設定的測量位置，以適應不同規格圓棒的測量。測量軟件切換被測圓棒的規格時，系統驅動伺服電機帶動滾珠絲杠自動調整測頭間距。調整完成后系統將自動計入調整距離，不需要進行間距的校準即可進行測量。
大直徑棒材直線度測量儀可以對各種大直徑的圓棒、鋼管等的在線測量，它同樣能進行高精度的自動化測量，為生產提供便利。
