現在自動化生產非常普及，玻璃管生產也改造成了自動化的模式，因此為了質量的提升，自動化在線測徑儀也將提上日程。

現在常用的在線測徑設備都是光電測量方法，這種檢測方法可以說是解決了生產質量的一大難題，但既然是光學測量設備，那不可避免就有光學的特性，容易發生光的折射反射等，而光電測徑儀是利用的陰影法檢測檢測，對玻璃管、透明管這種軋材的自動化測量就有一定的影響。因此在選用測徑儀時，是一定要說清楚是測量透明軋材的，這樣才能保證選到合適的測量設備。

測頭部件的工作過程和原理是：發射鏡頭內置一個點光源，點光源發出的光通過透鏡系統（即鏡片組）后形成準直平行光視場。準直平行光直接射向接收鏡頭，經過接收鏡頭內的透鏡系統后聚焦，通過位于焦點位置的光闌小孔后在CCD芯片上成像。當視場中通過被測物時，被測物遮擋的部位將在CCD上出現一個邊界清晰的陰影。CCD芯片是測頭部件中的光電轉換元件，它可以將接收到的光信號轉換成電信號。電信號由信號采集電路接收、放大，再進行數字化處理后向上位機傳輸。

玻璃管的測量當然也是選用這種測徑儀進行測量的，只是為了實現高精度的測量，需要采用特殊算法的測量系統，這樣才能在使用時能夠進行高精度的在線檢測。

單向測徑儀對工藝要求的適應能力很強，對玻璃管進行高精度測量，玻璃管測徑儀主機結構緊湊、系統結構簡單、價格適中。由于采用的是LED光源，因此光學系統穩定性好，使用壽命非常長，普遍可達到8年以上。

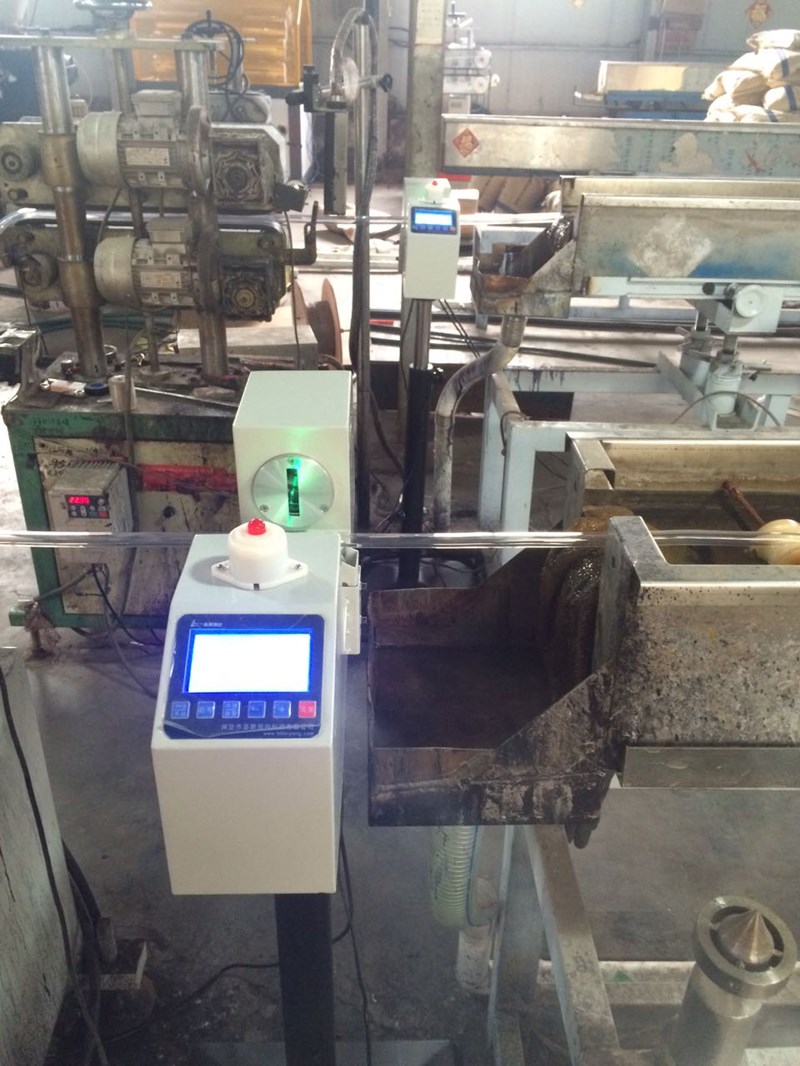

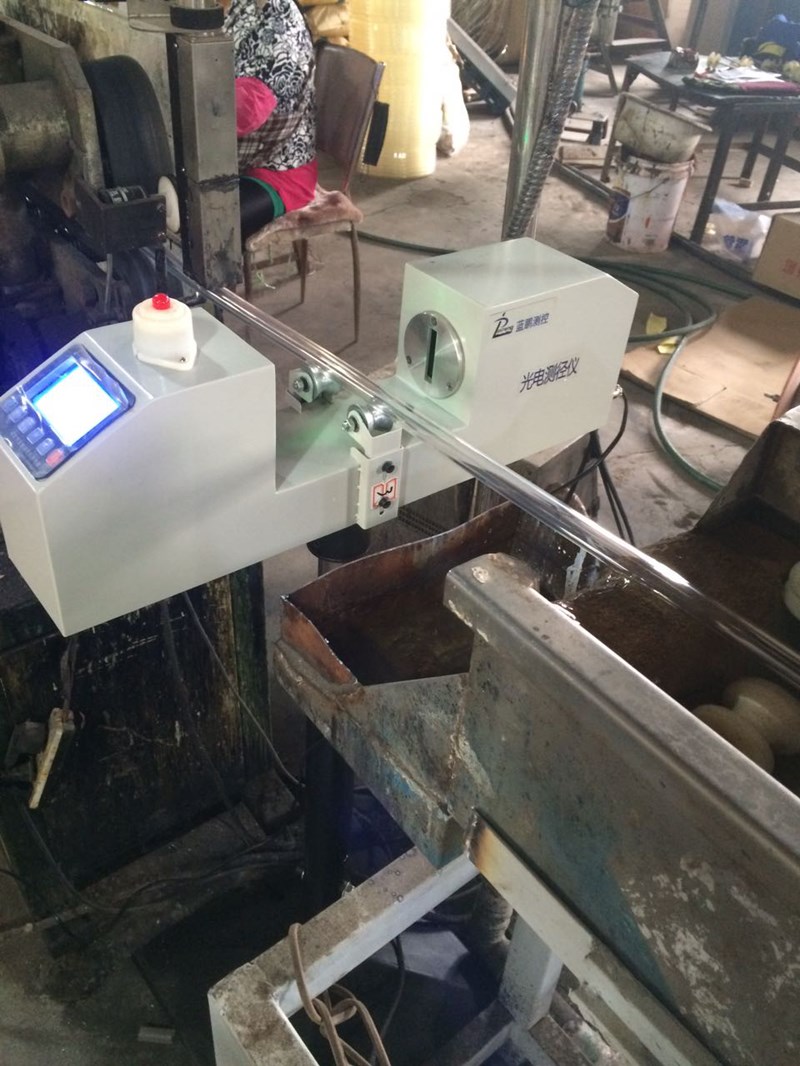

玻璃管測徑儀安裝于玻璃管生產線上進行在線檢測，進行高精度的在線測量，保證高質量的生產。并且具備超差報警。數據傳輸存儲的能量，為實際生產提供強有力的數據支撐。

本文由保定市藍鵬測控科技有限公司編寫
