對于板材類的軋材而言，寬度與厚度均是其重要的幾何尺寸，在選擇測量儀時，需要考慮兩種測量設備，也因此能用一臺儀器解決兩種幾何尺寸測量的設備更受青睞。

本文小編介紹兩種檢測方法，一為利用光電測量原理對寬度厚度進行檢測的設備，這種方法通常適用于小型軋材，二為測寬測厚儀相結合，光電測寬，激光測厚，這種適用于大型軋材的測量。

1、小型板材測寬測厚法

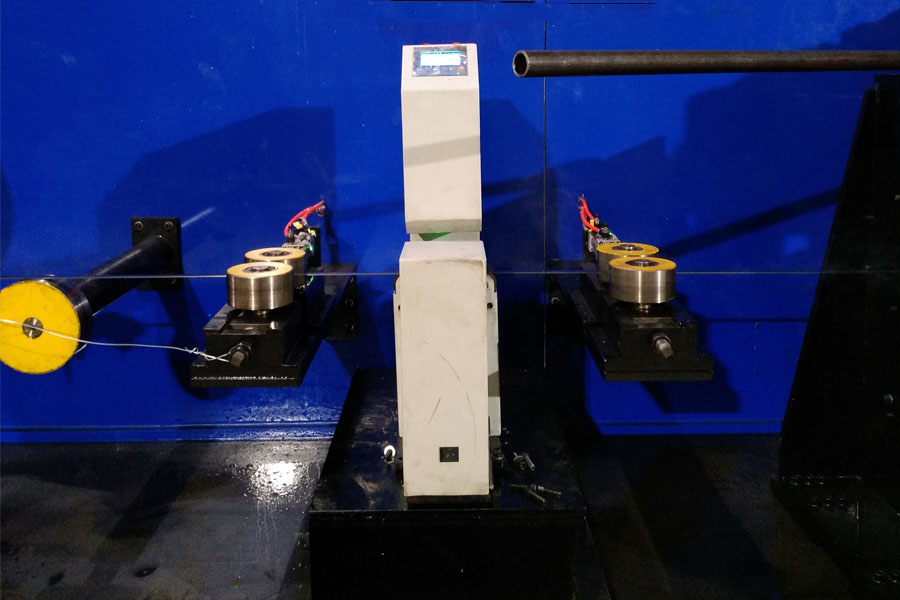

測寬測厚儀是專門用于小規格帶鋼和方鋼測量的產品，它采用了CCD成像法的光電測量原理。測寬測厚儀的寬度測頭和厚度測頭固定安裝在 “測頭支板”上，兩組測頭成90°分布，可分別測量帶鋼的寬度和厚度（注：儀器安裝時應保證測頭與帶鋼的平行和垂直，否則測量誤差將會增大）?？梢詼y量小型帶鋼和方鋼的寬度與厚度尺寸。

2、大型板材測寬測厚法

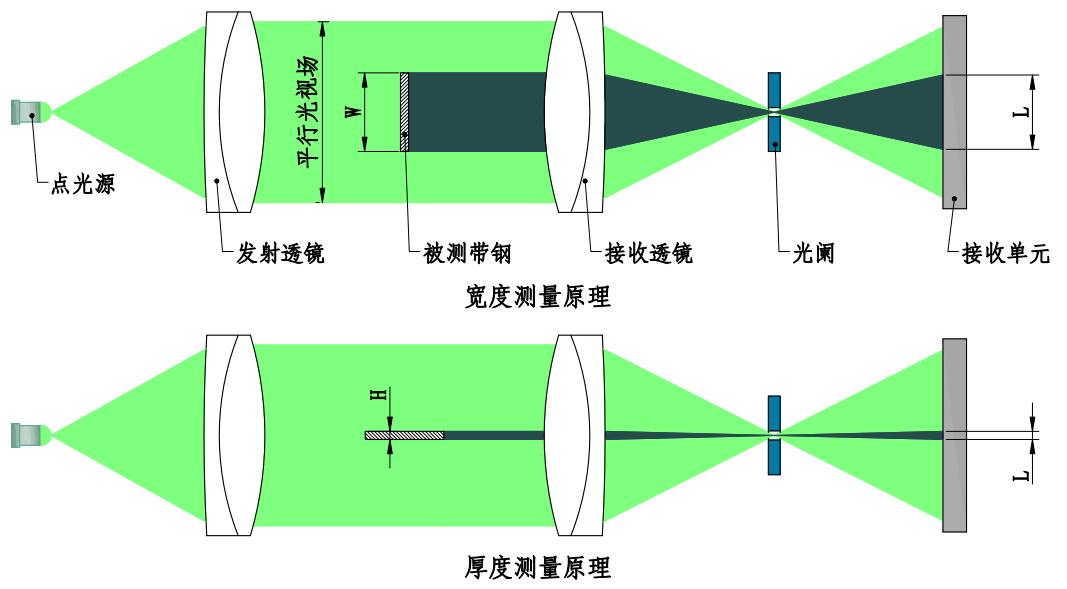

光電測寬儀是利用雙鏡筒光電測頭進行寬度測量的設備。雙鏡筒光電測頭是由兩組發射鏡頭和兩組接收鏡頭組成的利用LED潔凈光源和CCD成像法進行幾何尺寸測量的測頭。

對于板帶厚度的測量，本方案擬采用激光測厚的方式進行。

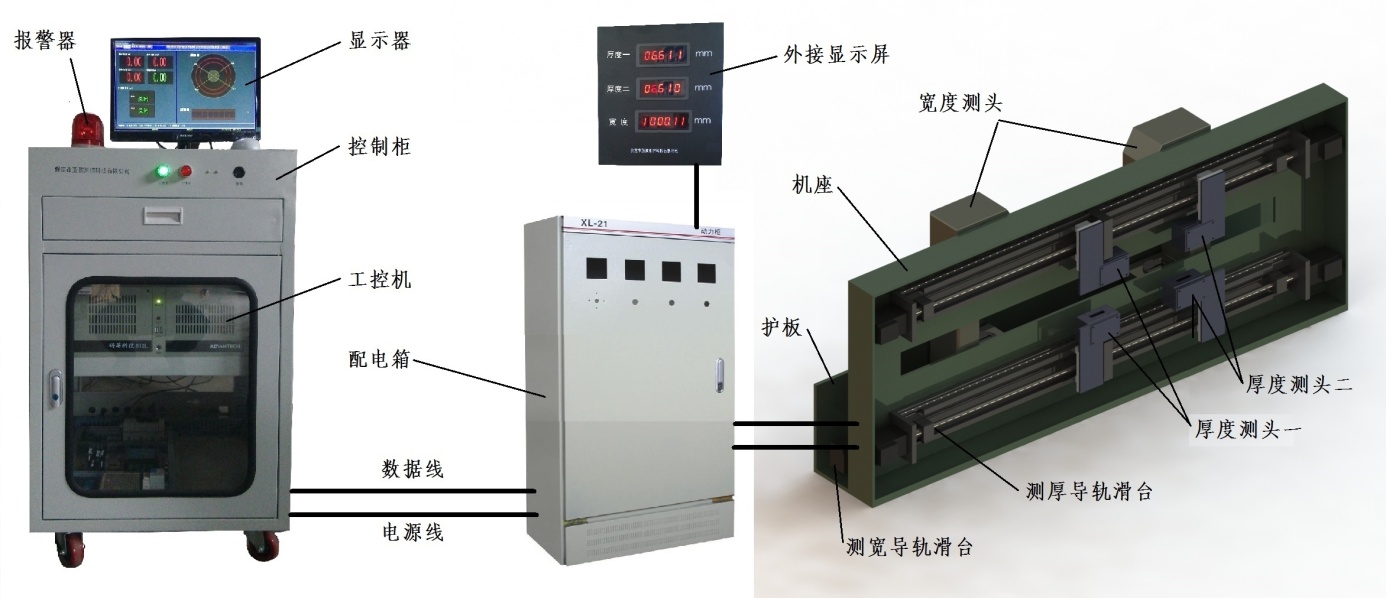

整套設備主要包括測寬測厚儀、配電箱、主控機柜、工控機、顯示器、聲光報警器、外接顯示屏、旋轉編碼器、冷卻系統等部分組成。其中測寬測厚儀包括測寬單元和測厚單元兩部分，各單元均由測頭和直線導軌滑臺等組成，另外還有防止板帶斷裂撞擊測頭的護板等。

測寬單元單元的兩套測頭分別安裝在直線導軌滑臺上，既可以調整測頭間距也可以驅動滑臺帶動測頭進行左右平移，以免板帶偏離測頭的測量范圍。

厚度測量單元共設置兩對激光測頭，可同時測量兩個點的厚度。兩對測頭均可移動至軋線中心位置，即可以測量中心位置和左、右側任意一點的厚度。兩對測頭的移動距離為中心位置及距中心500mm的外側，當移至外側時可進行精度校準。

軋機出口托輥上安裝一個旋轉編碼器，可檢測板帶軋制的長度，并將長度尺寸與測量系統測量的寬度和厚度對應顯示。

結語

這兩種測量方法均是非常好的在線檢測設備，能做到高精度的在線檢測，也能做到實時高質量的測量，根據所生產的板材大小不同，可選擇合適的測量設備，測寬測厚儀為高質量生產板材服務。
