絲杠、軸、機床的導軌、圓棒、鋼管等，一般都需要檢驗直線度。隨著自動化生產的發展，為了保證產品質量，在線直線度尺寸的檢測也被廣泛關注。
本文介紹一種在線直線度測量儀，它有兩種檢測模式。

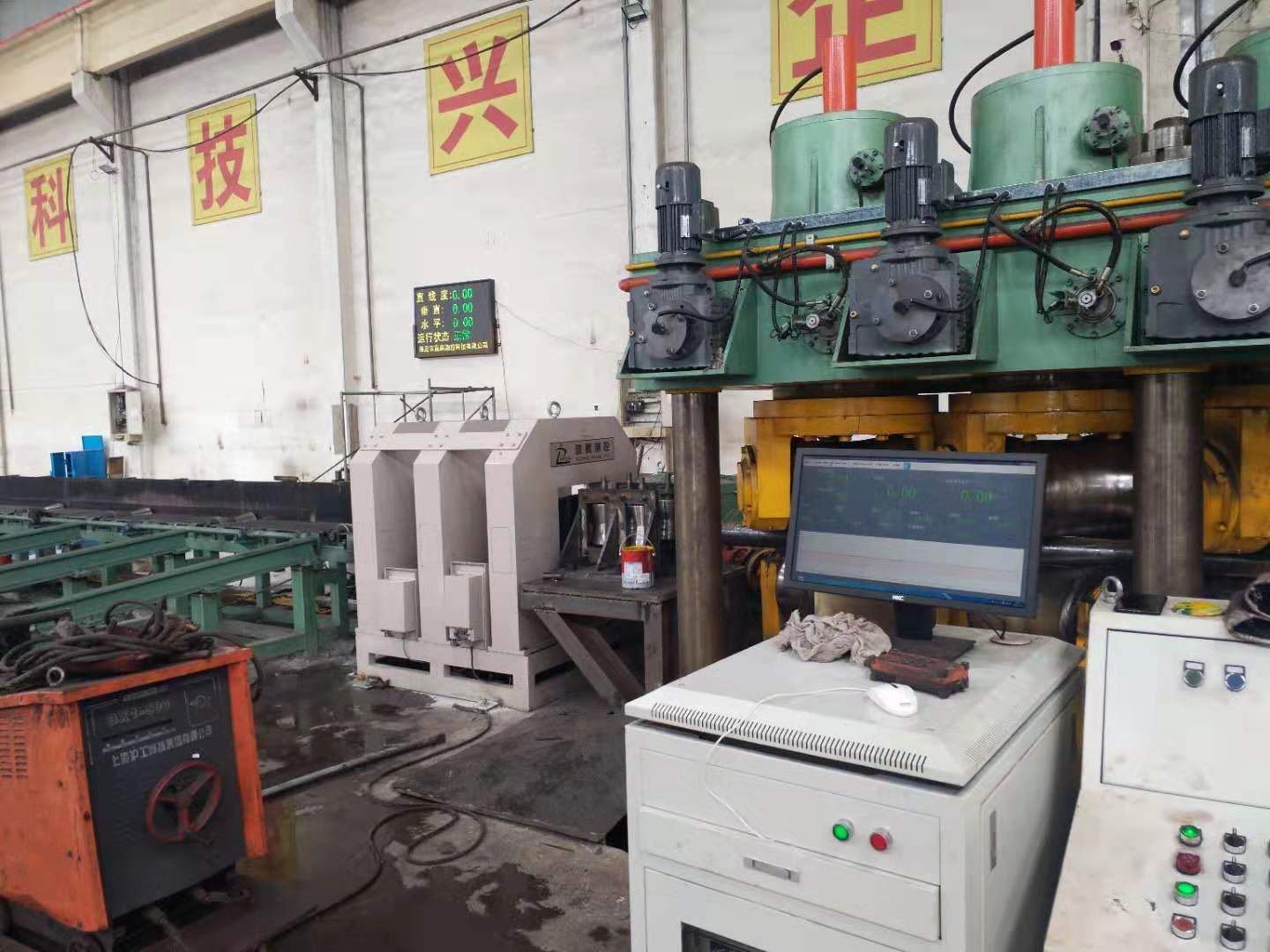

一種是安裝在生產線上進行直線度尺寸的在線檢測。

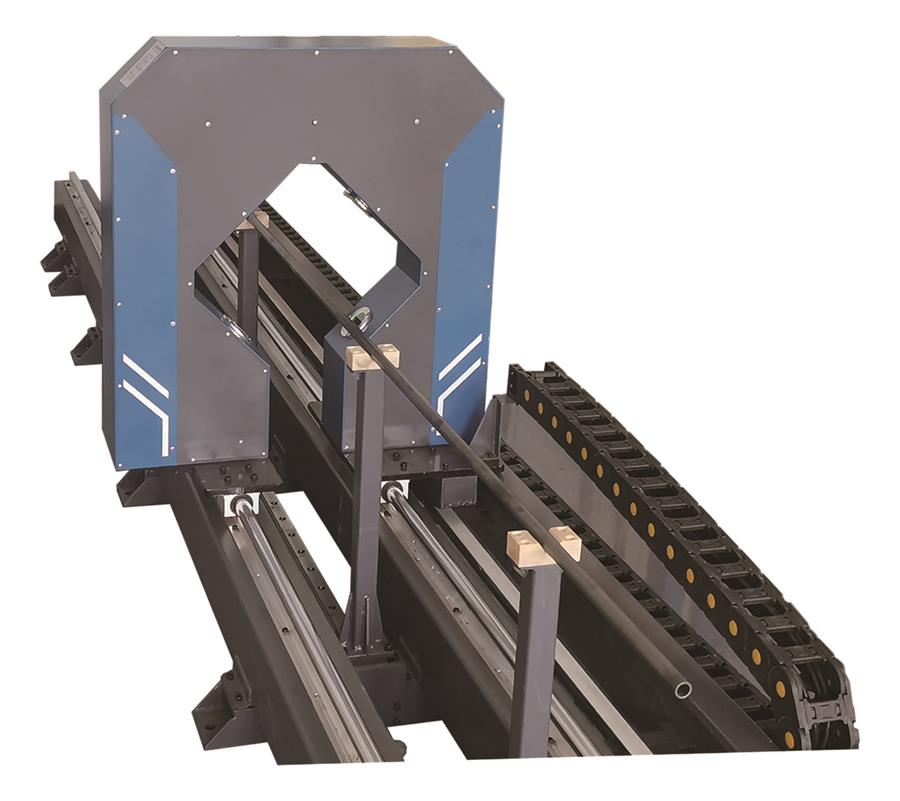

一種是帶有導軌的直線度測量儀，被測軋材放于支架上，直線度測量儀在導軌滑臺上進行移動，從而測量直線度尺寸，這兩種檢測模式可根據需求選用。

檢測原理：

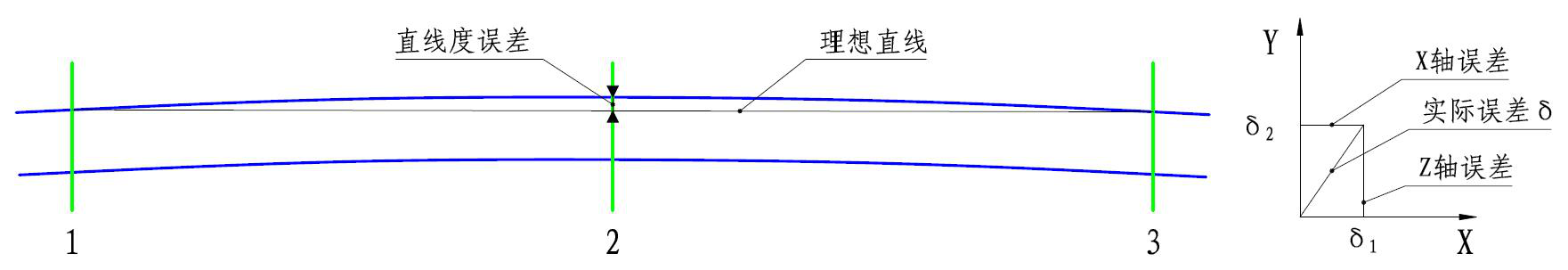

系統根據位置1和位置3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。

直線度測量儀具備的優勢：
1、兼顧直線度與直徑與橢圓度尺寸的檢測，三種類型尺寸均可檢測，可一機多用。
2、在線檢測，可安裝在生產線上實時檢測直線度尺寸。
3、誤差過大時，放入標準直棒后校準可恢復精度。
4、可設置產品規格、棒材標稱直徑、直線度公差等參數。
5、每根鋼材保留一個完整的測量記錄，測量記錄可隨時導出。
6、具有專業的軟件系統，可分析測量數據，通過圖像與數字相結合的方式為工作人員詳細顯示測量值。
直線度測量儀對于管材、圓鋼等的測量意義重大，利用這種CCD光學測量方法，這種檢測方法根據生產需求定制，可實現直線度的測量、直徑的測量、橢圓度的測量等等。現在其可以測量的尺寸范圍在50~140mm之間（可根據檢測需求定制），只要將儀器安裝在生產線上，當被測物通過測量區域時，儀器就可以自動開始檢測，雖然顯示是以每秒2~3個數據的頻率進行展示，但其實際測量頻率達到了500Hz，可以應用于各種生產現場，根據現場環境，配備不同的冷卻防塵系統，從而使更多的行業可應用直線度測量儀進行在線檢測。
