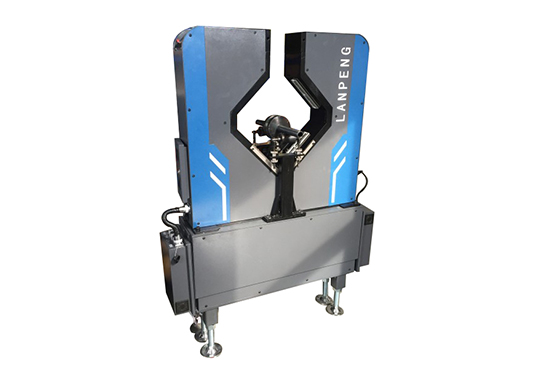

JG02Z-SG系列 智能雙軸測徑儀
咨詢電話：17331253826
1、測量原理
2、功能：
普通型：
* 實時、連續、非接觸測量：實時兩個直徑值，數據刷新 1~10次/秒可設置。
* PID控制：通過1個通道的測量值或者2個通道的測量值的平均值實時反饋，實現工業現場閉環控制。
* 超差報警：根據設置的產品相關參數，實現產品測量值超差時聲光報警。
* 數據輸出：測量結果可通過模擬量（電壓或電流可選）或數字量（RS422或485可選）實時輸出，實現現場設備組網連接。
* 外設輸出：可通過外接一個數碼管屏實現數據的異地顯示（選配），通過RS422接口連接PC機實現數據顯示和存儲（選配）。
* 輸出接口：模擬量 0~10V、4~20mA。
智能型：
* 高精度CCD芯片。
* 實時、連續、非接觸測量：實時顯示測量值，數據刷新 1~10次/秒可設置。
* 數據存儲功能。
* 手機APP遠程監控。
* 手機APP保修功能。
* 無線通訊功能。
* PID控制：實時反饋，實現工業現場閉環控制。
* 多個產品的提前預設。
* 超差報警：根據設置的產品相關參數，實現產品測量值超差時聲光報警。
* 數據輸出：測量結果可通過模擬量（電壓或電流可選）或數字量（RS422或485可選）實時輸出，實現現場設備組網連接。
* 外設輸出：可通過外接一個數碼管屏實現數據的異地顯示（選配），通過RS422接口連接PC機實現數據顯示和存儲（選配）。
* 接口形式：模擬量 0~10V、4~20mA；數字接口 RS422/RS485；USB接口。
3、應用范圍：
設備可用于低溫軋制管材、直縫焊接管材、冷軋螺紋鋼、冷拉棒材、銀亮棒材、橡膠管、塑料管、電線、電纜等產品的在線外徑檢測。
4、技術參數：
|
型號 |
測量范圍 （mm） |
軋材直徑 （mm） |
測量精度 （mm） |
重復性 （mm） |
測量頻率 （Hz） |
外形尺寸 |
重量 |
|
JG02Z-SG100 |
20-100 |
35-85 |
±0.02 |
0.01 |
2000 |
780×250×730 |
125 |
|
JG02Z-SG150 |
20-150 |
35-135 |
±0.03 |
0.01 |
2000 |
840×250×800 |
150 |
|
JG02Z-SG165 |
0-165 |
0.5-150 |
±0.03 |
0.01 |
2000 |
840×350×800 |
180 |
|
JG02Z-SG185 |
55-185 |
70-170 |
±0.03 |
0.01 |
2000 |
900×250×850 |
180 |
|
JG02Z-SG235 |
105-235 |
120-120 |
±0.03 |
0.01 |
2000 |
1000×250×950 |
200 |
|
JG02Z-SG285 |
155-285 |
170-270 |
±0.03 |
0.01 |
2000 |
1000×250×950 |
210 |
