1、測量原理

2、測徑儀功能描述：

（1）顯示內容

主控室液晶顯示器：管材外輪廓尺寸及截面圖、尺寸波動趨勢圖，缺陷分析曲線（菜單內）；管材截面的最大/最小直徑、橢圓度；各路測頭的分項測量值。實時對應管長的測量數據。

（2）軟件功能

● 產品參數設置：可設置產品規格、正負公差；

● 系統參數設置：可設置冷熱系數、系統的校準等；

● 數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸；

●報警設置：可設置超差閾值。

（3）報警功能

超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警。

（4）通信接口

通信接口1：測量主機與控制柜的通信，TCP/IP協議；

通信接口2：測量數據傳輸到甲方主控機，TCP/IP協議。

（5）冷卻系統設備可配置外循環冷卻系統。

（6）鴨嘴側吹式防塵系統。

智能功能

*  可插入SIM卡，實現和服務器的遠程通訊（經客戶允許，選裝）；

*  智能捕捉最佳的測量位置并自動實現高度的調整（需選配智能調高底座）；

*  智能監測機體的溫度，并根據機體的實際溫度智能啟停自循環降溫系統和外部風機的啟停；

*  監測被測物的溫度并根據被測物的溫度智能計算膨脹系數（需選配測溫儀）；

*  智能監測鏡頭的潔凈度，需要維護擦拭時自動提示“請維護”；

*  具備系統自檢功能，定時自檢，保證系統的穩定性和測量數據的準確性；

*  智能監測循環風量的大小，在風量不達標時自動進行提示（配置外置風冷系統時）；

*  具備遠程升級功能，在有更新版軟件時提示升級；

*  可通過手機APP實時觀測測量數據；

*  可與客戶的MES、ERP、PDA等系統提供數據對接服務（需提供通訊協議）；

*  可連接執行機構實現閉環控制（需對執行機構進行論證證）；

3、應用范圍：

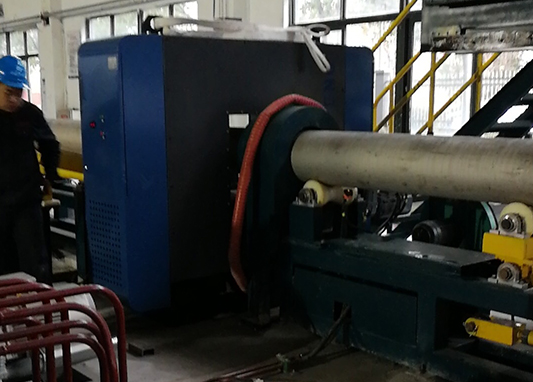

設備可用于連續軋制無縫管材、皮爾格軋制無縫管材、直縫焊管、螺旋焊管等，可直接安裝在生產線在線測量，也可以安裝在探傷線、檢測線對成品管材的外徑進行測量。

4、技術參數：
