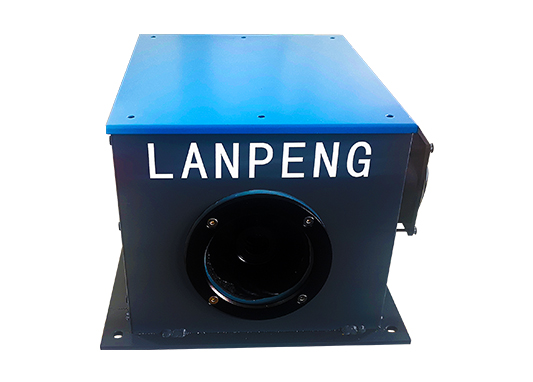

產品簡介：

根據長度范圍和精度要求設置一臺或多臺工業相機，利用被測物自發光拍攝清晰圖像進行測量。根據軋制產品實際情況設置濾光鏡片，去除火焰和軋材表面黑斑的影響。

測量原理：

本方案鋼管測徑、測長設備是在正交模型下，利用圖像的像素比例進行尺寸測量的典型應用，其基本測量原理如圖所示。

圖中是工業相機拍攝鋼管的圖像示例。圖中鋼管頭部處于相機視野之內，通過相機視野中間的測徑基準線明暗分界點的像素值可以測得鋼管的直徑D；通過鋼管頭部與相機邊界的L1和相機邊界與鋼管尾部的距離L0可以測得鋼管的長度。

功能描述：

（1）顯示內容

顯示被測鋼管的理論長度、實時長度及長度偏差。切換界面可實時顯示鋼管穿孔過程圖像。

（2）軟件功能

產品參數設置：可設置產品規格、正負公差等參數，尺寸超公差報警；

系統參數設置：可設置通信端口、相機的參數等；

數據存儲：測量數據自動記錄，存儲時間大于1年，可查詢某一被測件的尺寸；

報警設置：可設置報警的閾值；

修正功能：輸入熱膨脹系數后測量熱態鋼管可顯示常溫尺寸；

校準功能：自動/手動校準，誤差過大時校準可恢復精度；

（3）報警功能

超差報警：相關數據顏色警示及聲光報警。

（4）通信接口

TCP/IP協議，光纜或網線傳輸；

RS422協議，可向生產控制系統傳輸測量數據。

技術參數：

直徑測量范圍（mm）：0～600 ；

直徑測量精度（mm）：±0.6 ；

長度測量范圍（mm）：4500～11500 ；

長度測量精度（mm）：±10 ；

測量頻率（相機拍攝頻率）：14幀/秒 ；

允許被測物溫度（℃）：600～1300 ；

使用環境溫度（℃）：-10～50 ；

存儲溫度（℃）：-25～75 ；

應用范圍：

系統主要用于熱軋棒材、鋼管、有色金屬棒材、管材等的在線長度檢測。

視頻地址（測量現場）：https://www.ixigua.com/7205047284764148280
