產品簡介：

該設備應用高精度接觸式傳感器，對硬質板材類實現高精度的多點測量，操作方便、運行可靠、測量準確。配備工控機和藍鵬軟件系統，可對測量數據進行記錄、統計、分析等。

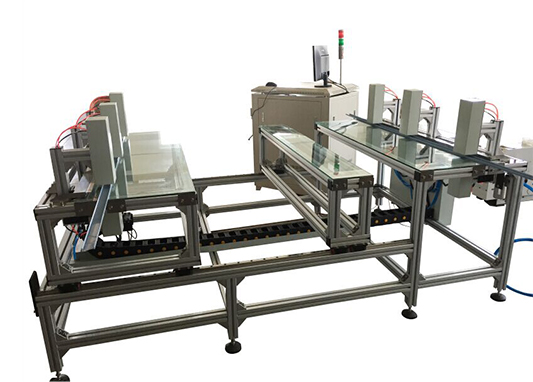

設備主體由固定支架、中間托架和活動支架三大部分組成，其中固定支架和活動支架上分別設置3對氣缸型直線位移傳感器，每對傳感器可以測量1個測量點的厚度尺寸，測量點的位置均可根據板材長寬尺寸調整。傳感器自帶氣缸，不測量時測量桿縮回傳感器外殼，測量時通過電磁閥給氣缸供氣使測量桿伸出壓緊板材進行測量。

設備組成：

整套設備主要包括：接觸式傳感器（共6對）、傳感器座、固定支架、中間托架、活動支架、鋼化玻璃板、直線導軌、滑塊、控制柜、工控機、顯示器、報警器、打印機等。

軟件功能

顯示器顯示：產品規格、標準厚度、上下偏差、6個測量點的厚度值、6個測量點的厚度偏差值等。系統界面如圖3所示。當測量數據處于設定的公差范圍內時，測量值及偏差值的數據顏色為綠色；當測量數據小于設定的下偏差時，相應測量點的數據顯示為黃色；當測量數據大于設定的上偏差時，相應點的測量數據顯示為紅色。

圖3 測量系統主界面

產品參數設置：可設置產品規格及相應的厚度標準值及上下公差等。

系統參數設置功能：可以設置串口、傳感器、系統的校零和校準、刷新頻率等。

報警功能：當測量值超過設定的公差范圍時，自動聲光報警。報警為分級報警，測量值超過上限值時紅燈閃爍同時聲音報警；測量值低于下限值時綠燈或藍燈閃爍同時聲音報警。便于操作人員對不合格品進行分揀。另外，可設定幾個點超差進行報警。

數據存儲功能：每次測量均保存記錄，記錄結果保存為Excel連續表單，可分批打印。

校準功能：當測量誤差過大時，放入標準量塊后校準即可回復功能。

適用范圍：

設備主要用于裁剪后的PVC地板、鋼板、鋁板等厚度的多點精確測量。

技術參數：

1、厚度測量范圍（mm）：1-10 ；

2、測量精度（mm）：±0.02 ；

3、測量點數量：6個（位置可調）；

4、采樣周期（ms）：1 ；

5、上方傳感器壓力（g）：210 ；

6、下方傳感器壓力（g）：150 ；

7、傳感器正常使用壽命：＞800萬次 ；

8、預計每張板測量用時（s）：≤8（不含取、放地板用時）；

9、外形尺寸  2150×1420×850mm。
