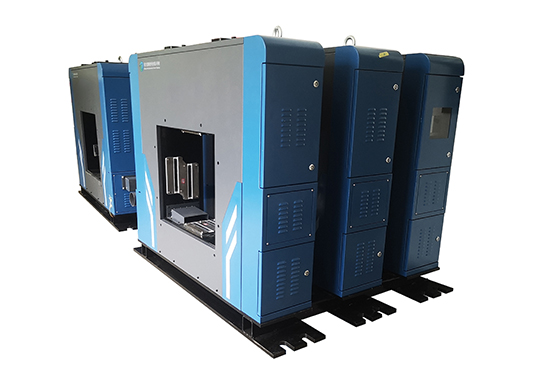

1、基本原理

2、數據計算方法

數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。

每臺測量儀內采用呈90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。

3、軟件功能

（1）顯示器顯示內容：實時直線度誤差值及最大直線度誤差。

（2）產品參數設置：可設置產品規格、棒材標稱直徑、直線度公差等參數。

（3）系統參數設置：可設置刷新頻率、通信端口等。

（4）報警設置：可設置報警的形式和閾值，測量值超差時聲光報警。

（5）修正功能：誤差過大時，放入標準直棒后校準可恢復精度。

（6）存儲功能：每根鋼材保留一個完整的測量記錄，測量記錄可隨時導出。

（7）通信接口：TCP/IP協議，網線傳輸，測徑儀至工控機。

4、適用范圍

設備主要用于金屬棒材、管材、陶瓷管材等產品需要在線快速測量直徑和直線度檢測。

5、技術參數

（1）可測棒材直徑范圍（mm）：50～140；

（2）直線度測量精度（mm）：≤±0.5；

（3）測量頻率（Hz）：500；

（4）環境溫度要求（℃）：-20～50；

（5）環境濕度要求（%RH）：85（不結露）；

（6）測量儀的外形尺寸約（mm）：1240×1150×1660（L×W×H）；
